一、企業簡介

    海馬汽車是中國最早的本土汽車企業之一，其前身可追溯到1988年成立的海南汽車制造廠�，F(xiàn)在是一家擁有兩大整車生產基地、三大研發基地、擁有一批成熟的汽車產業人才隊伍、自主整車研發能力、自主銷售服務網絡和自主供應配套體系的集團型企業。公司產品涵蓋面包車、轎車、MPV、SUV和新能源汽車。上海海馬汽車研發有限公司是其整車研發機構，擁有先進的造型、設計、試制、試驗設備。上海海馬研發致力于新產品的設計、產品的改進設計、樣車的試制試驗等業務。研發領域涵蓋了造型、車身、底盤、動力、整車電氣、試制試驗等專業。

圖1 上海海馬汽車研發有限公司

二、企業信息化應用總體現狀

    作為研發機構，上海海馬汽車研發有限公司的信息化應用和兩化融合都得到了良好的效果。目前，實施的研發信息系統有：PDM系統、PPM系統、OA系統、設計導航、標準檢索系統等等，同時，基礎信息化方面有：虛擬化、高性能計算平臺及計算提交調度系統、數據防泄密，以及網絡管理方面的系統軟件。

    隨著研發能力的提升，信息化和兩化融合的信息系統應用更加精細化和重要，在工作效率、工作質量等方面都有顯著提代。

三、參評信息化項目詳細情況介紹

    1.項目背景

    海馬研發信息化建設至今，已經建成計算機系統、弱電系統、信息安全系統、辦公管理系統以及CAE計算系統。隨著海馬研發的發展變化，IT基礎架構日益復雜，用戶群體不斷擴大，信息化管理系統也在逐步完善，如PDM、OA、網絡盤等等，但仍然不能完全滿足公司對信息化的需求。缺乏數據管理平臺，無法保證數據的準確性、唯一性和實時性�？绲赜�、跨部門數據共享、數據傳輸存在問題，產品設計變更流程管理、BOM管理與版本控制能力差，圖文檔歸檔不及時、數據安全和權限控制存在隱患，特別是在知識經驗方面得不到積累。

    2.項目目標與實施原則

    ●項目目標

    分三期完成PDM系統的搭建工作。第一期，構建海馬研發內部數字化研發平臺管理環境，完善與優化整車研發技術管理體系建設，研發流程執行規范化，實現研發數據集中、準確和結構化管理；第二期，深化與拓展PDM系統應用功能與范圍，改善車型項目協同研發管理水平，建立基于車型平臺的選裝配置管理環境，簡化因變型車型增長造成的內部數據管理復雜度，同時實現海馬研發與鄭州基地基于單一管理平臺的數據發放、接收和協同工作；第三期，依據海馬研發的研發體系，建立精細化的產品設計導航系統，消除產品開發過程中工程師經驗和知識差異，使車型開發達到穩定一致的設計質量，實現產品設計工作標準化、流程標準化，建立網絡架構上的以流程驅動的知識管理平臺。

    ●項目規劃與實施原則

    為保證項目實施質量，使系統建設進度能夠和海馬研發本部的管理體系同步發展，PDM項目將采用總體規劃，分期實施的策略。同時，遵循由上及下、由簡入繁的總體原則。

    由上及下：系統的整體建設從提高和完善上游的設計研發業務入手，保證產品數據源頭的質量，即先實現海馬研發內部的整車研發流程規范、電子數據的內容和版本準確控制，再推廣到下游的鄭州基地的深入應用。

    由簡入繁：先從能解決海馬研發目前顯著的業務瓶頸，而又符合企業目前的管理水平和設計能力要求的部分入手，實現一定的系統數據和應用經驗積累，然后再進行系統較復雜和高級部分的實施。

    3.項目實施與應用情況詳細介紹

    2007年海馬布局中原，在海馬轎車已產生了大量的車型開發數據，這些數據的管理存在以下問題，通過對問題的分析，PDM項目組制定了研究建設路線：

    1）海馬轎車主要依靠傳統的基于紙張文件或電子文件目錄的方式，進行整車BOM和設計圖文檔的審批和歸檔，嚴重的影響了產品開發數據的準確性、一致性和規范性。鄭州生產基地現場發生的更改也無法快速和全面的反饋回研發本部，兩地的數據一致性也難以保障。

    2）隨著新車型平臺的開發，海馬轎車迫切需要信息系統支持產品研發，規范產品研發流程，支持新品開發，從不同維度降低設計研發成本，管理方法除了業務的融合及突破創新外，須從實用性、有效性等方面降低產品研發成本，提高產品研發質量；海馬轎車規劃了三期產品研發數據管理PDM平臺建設。

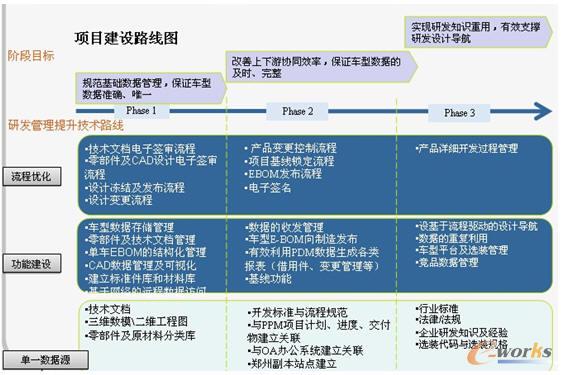

圖2 海馬汽車PDM系統實施路線圖

    ●項目實施步驟

    1）成立PDM項目組

    PDM管理模式的建立過程，實質即是管理制度科學化的過程。在項目實施過程中，組建專門的項目實施組進行統一規劃和指揮。并由項目經理協助顧問方項目經理共同討論項目計劃、管理項目風險和項目控制，對海馬研發項目組分配任務，安排資源，并協調項目組的日常工作等。同時項目組成員應涵蓋IT、標準化等業務人員，成立項目領導小組、項目實施推進組、業務流程專家組、實施應用組、系統維護組、應用推廣組。

    2）需求分析與方案設計

    對于PDM系統實施來說，業務調研分析尤為重要，業務調研的好與壞，將直接影響到系統詳細開發設計質量的好與壞，最終將影響系統的應用推廣，以及后續的用戶使用。所謂“磨刀不誤砍柴工”，只有前期業務調研清楚了，后續的系統開發設計才能更好地符合用戶需求。經過多次召集技術管理骨干、標準化人員、設計以及工藝人員開會研究討論，對技術部門的人員組成、產品結構、業務流程、管理模式作了詳細地了解、分析、梳理，最終形成PDM項目業務方案書。這為系統設計提供了準確、詳細、可靠的依據，包括用戶化定制和二次開發等。

    3）系統集成測試、UAT測試（用戶接受性測試）

    組織IT人員對系統進行了具體的集成測試。目的在于通過對PDM系統的詳細設計、配置、代碼開發，測試和驗證系統本身的標準功能和定制開發功能，以確保系統功能的完整性，以及系統的穩定性。同時，組織項目業務專家組進行了PDM系統UAT測試工作，以確保系統與業務方案的穩合，最高程度的符合業務需求。包括造型、整車、車身、底盤、動力、電氣、試制、試驗、材料、項目管理、技術管理、工程開發等專業科室室主任及公司骨干人員。通過UAT測試培訓和引導，加深各業務部門核心代表對PDM系統的熟悉和充分理解，為后續的系統推行和上線奠定基礎。最后對集成測試和UAT測試中發現的問題進行集中討論和確認，從最終用戶使用角度，對系統提出一些改進的建議，保證系統和實際業務更好地結合。

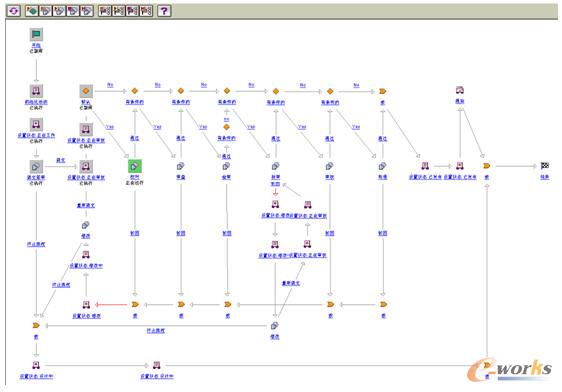

圖3 海馬汽車PDM系統實施流程圖

    4）歷史數據準備和遷移

    在業務方案基本定型的同時，與已經量產的項目組聯系，派駐至海馬研發進行專職的歷史數據理工作，以保質保量，同時根據項目實施總體計劃，制定一套完整的數據整理、驗證計劃。根據系統要求，對歷史數據進行整理，包括3D、2D、技術文件、項目管理文件，特別對于3D數據，需要整理其零部件名稱、3D屬性、檢查數據完整性、拆分標準件、零部件等。對產品基礎數據（歷史車型數據整理、歷史BOM信息錄入等）的及時有效的整理不僅確保項目的整體進度，同時也保證項目的正常上線應用。

    5）標準件庫、材料庫的建立

    請科室、項目組協助，借調專人按照公司企業標準創建標準件庫、材料庫，實現零件及材料的分類結構管理，對標準件建模，實現系列化、參數化，同時滿足數據檢入系統的要求。這無疑也是在確保項目的整體進度，同時保證項目的正常上線應用。

    6）業務規范化

    根據系統要求，以及業務方案，包括在歷史數據整理過程中所發現的問題，制定與PDM配套運行的規范，包括：成品的命名及編號規范、各類對象創建時的屬性填寫規范（各類文檔/零部件（三維模型）/變更等），以及產品結構簽審及變更、3D/2D數據發放等業務規范，并同步修訂公司內部相關技術文件、程序文件等。

    7）系統試運行

    選取在研項目作為試運行對象，系統上線試運行期間，項目組必須嚴格按照PDM系統要求進行系統試用，充分通過項目組實際業務流程驗證PDM系統功能。同時，其他在研產品同樣按照《產品數據要求》進行產品開發設計，包括整理前期已產生的數據，為PDM系統全面上線做好充分準備。

    ●項目具體實施情況

    海馬轎車PDM項目一期于2010年4.6日正式啟動，2011.1.10日正式上線，此次結合公司的實際業務需求情況，通過系統本身功能實現以下一期主要內容：

    建立車型數據存儲管理平臺：建立單一數據源的整車數據倉庫，使系統成為所有工程師查詢和維護車型數據的門戶；結構化目錄可作為模板直接復用于新車型數據存儲的初始化應用；在系統中建立可自動部署的統一的車型數據管理安全策略。

    建立車型圖文檔分類管理體系：所有進入系統的產品圖文檔均依據業務目的在管理屬性做出區分定義；使具備通用指導意義的車型研發規范、知識和數據同時得到集中的存放和共享。

    三維CAD設計管理及可視化：實現CAD工具與PDM系統的集成應用；實現CAD三維模型的可視化；針對輕量化數模構建“虛擬裝配”環境。

    電子化簽審和設計變更管理：通過圖形化的工作流程模板定義工具將上研零部件、技術文檔的審批及更改流程在系統內部進行固化；通過流程和不同類型車型數據的關聯定義，使工程師在提交數據后自動觸發相應流程進行審批工作。

    車型產品結構（E-BOM）管理：以單一的產品結構描述車型系統、總成、組件、零件的分級關系；零部件以唯一的實例存在于系統中，引用于多個車型的產品結構中；支持不同專業部門并行維護整車結構；通過產品結構組織管理車型開發過程中產生的各種圖文檔。

    技術文檔、項目管理類文檔管理：對車型項目產生的所有文檔進行簽審和權限管理。

    建立企業級的零部件分類庫：按照零部件的關鍵管理特征和技術參數屬性建立精細化的分類體系；實現基于設計參數的相似件查詢增長。包括：標準件庫、通用件庫、動力總成庫、線束材料庫、項目知識經驗庫、質量體系文件庫。

    產品數據技術狀態和版本控制：通過系統功能對三維數模、二維圖紙、文檔進行狀態和版本的管控。

    實現基于系統的車型數據發放：支持鄭州基地通過企業專線網絡接入，查詢和瀏覽上海海馬的整車研發產品結構數據和輕量化數據。

    海馬轎車PDM項目二期已于2011年7月正式啟動，分階段實施不斷完善系統，于2014年2月全線上線。本次項目除了系統本身功能外，海馬轎車根據自身業務情況，開發定制了符合自己業務的管理功能模塊，如：副本站點、產品變更管理、數據收發管理、電子簽名、BOM管理、基線管理、知識庫E-Learning等功能。

    鄭州副本站點的應用，上研和鄭州兩地數據能同步更新，使鄭州用戶直接訪問本地服務器上的數據，用戶通過站點的設置切換訪問服務器的位置。

    產品變更的電子流程管理，用戶直接在系統中創建產品變更電子流程，不再紙質簽審，系統判斷且固化流程節點參與的人員及角色正確性，鄭州和上海兩地用戶在一個平臺上參與評審，系統記錄評審過程中的所有評審意見。

    BOM報表導出及比較，項目和下游部門直接從PDM系統中導出研發設計BOM，零部件結構或者BOM屬性發生變化，BOM也及時更新，通過不同的時間節點比較BOM發生了哪些更改，且系統自動標記出來。

    建立研發與供應商之間的數據交互平臺，研發數據通過統一平臺發送給供應商，限制了發送的數據內容和大小，記錄供應商下載數據的時間和次數及電腦的IP地址，供應商也能通過數據收發平臺發送大數據給研發。

    電子文檔的電子簽名功能實現，二維圖紙及word文件能自動轉換成pdf格式文件，發布流程完成后，系統自動電子簽名在簽名欄，代替了原來的手工紙質簽名。

    實現項目數據基線管理，對項目的不同階段數據通過基線進行管理，項目節點數據進行實時拍照，導出基線內的數據內容清單和單車型BOM清單。

    從系統中導出各種報表，項目組能夠從系統中統計項目組零件的借用件情況、變更流程執行情況、標準件的使用情況等。

    知識庫E-Learning的應用，管理系統培訓教材、管理規范、視頻文件及常見問題解答等，用戶隨時查看相關知識沉淀，同時可以集中進行線上考試和閱卷。

    海馬轎車PDM項目三期根據二期實際優化及推廣情況，計劃于2015年7月正式啟動，實現海馬轎產產品數據管理體系的三步走。

    4.效益分析

    PDM系統使用部門已經覆蓋海馬轎車研發本部、制造技術部、采購管理部、質量管理部、一\二工廠生產管理部、售后服務部等，也創建了海南用戶組，同時所有在研項目、量產項目都已通過PDM系統管理項目組數據（車型數據、BENCHMARK數據）。 達到的效益情況如下：

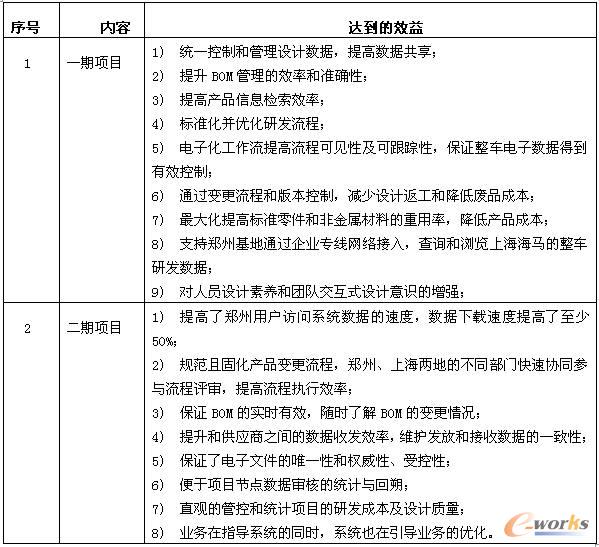

表1 達到的效益情況

    系統的實施為海馬轎車信息化建設豎立了堅定、充足的信心。海馬轎車通過應用數字化的產品研發手段，更好地提升自主研發創新能力，同時，建立差異化的競爭優勢，將“精益研發”的理念得到更為廣泛的推廣和應用。通過下列數據對比得出系統對產品研發數據管理的促進作用，以ZA01項目為例：

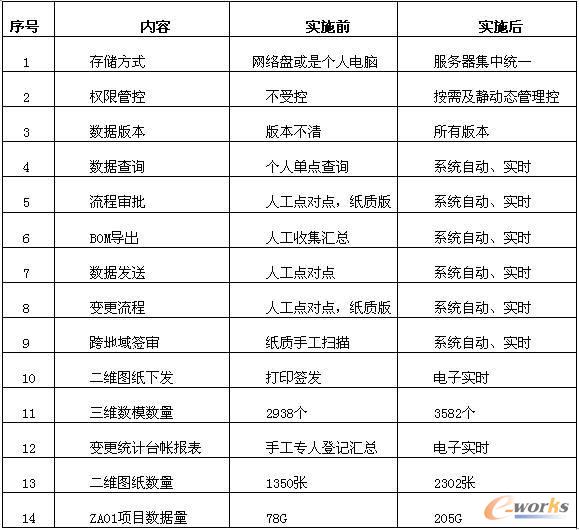

表2 系統對產品研發數據管理的促進作用

    目前，海馬轎車PDM項目所有在研項目、量產項目的數據已實現電子數據集中、準確和結構化的管理，數據簽審及設計變更流程執行的規范化，同時，深化了三維、二維、技術文件等項目數據及項目管理類數據的管理，提高了工程師對數據的查詢和重復應用的效率。
