一、前言

    長春軌道客車股份有限公司是國內最大的鐵路客車和城市軌道車輛的研發、制造和出口基地，目前正在生產CRH5、CRH380B、CRH380C時速250～380km/h速度級具有國際領先水平的系列高速動車組，并為國內外多個城市提供軌道交通車輛產品。

    北京翎瑞鴻翔科技有限公司，成立于2010年，是一家專業從事企業級零部件數據資源管理平臺的解決方案提供商，是德國CADENAS公司的合作伙伴和認證服務商。

二、挑戰：海量產品數據，多元化設計平臺

    長春軌道客車股份有限公司（簡稱“長客”）承擔著鐵路客車、高速動車組及城市軌道交通車輛的研發任務，在企業快速發展的過程中，逐步形成了多元化的產品研發平臺及三維、二維設計系統并存的基本應用情況。在這樣的大背景下，相關信息化、設計和標準化管理工作都需針對上述多平臺開展，在統一的ERP系統管控下發揮各自職能。為了支撐公司的長遠發展規劃，實現設計、工藝、制造、質量以及服務的協調運行，面對海量的零部件數據資源和素材需要特定的軟件解決方案進行管理管控。

    在長客的產品研發環節中，制動、空調、內裝、轉向架、電氣等多個部門需要龐大的零部件數據資源庫來協助優化產品設計，涉及的零部件門類包括國內外標準件、行業通用件、企業標準件以及供應商零部件等，種類龐雜，內容廣泛。因此其對零部件數據資源庫的應用提出的更高的要求，要求不僅能夠滿足多平臺數據需要，而且要求數據資源本身具備高質量和高容量，且可以添加長客自定義定部件，并能夠通過相應管理職能實現對物料屬性進行交互和集成，在提高和改善設計效率的同時，落實零部件數據資源在產品全生命周期的流程管理需求。

圖1 企業產品設計平臺與信息系統

三、解決方案：PARTsolutions實現與多設計平臺及ERP系統的集成

    PARTsolutions作為企業級零部件數據資源管理的有效工具，其部署在長客后實現了與多CAD/PDM系統的數據集成，同時打通了與ERP系統的數據交互通道，在此基礎上經過定制化的開發與實施，成功實現了長客對零部件數據資源系統的全部需求。

    （1）公共模型數據+自有零部件數據資源構成海量設計素材

    PARTsolutions可提供的公共模型庫涉及ISO、EN、DIN、GB、JB、JIS等十?dāng)?shù)個標準化組織發布的標準零部件模型數據，同時囊括超過600家國內外零部件廠商的產品零部件模型，上述兩部分共同組成了軟件公共模型數據，其數據量在百億規格的數量級上，內容涉及五金、緊固件、自動化、氣動液壓、工業電氣、管路、型材等幾乎全部工業領域。

    在此基礎上長客在標準化部門設立建模團隊，利用PARTsolutions的相應模塊創建和發布企標件和通用件數據，供產品研發部門調用。這樣一來，長客即建立了面向全線產品的企業級零部件數據資源素材庫。

    （2）多元產品研發平臺的緊密集成

    長客根據其產品線研發任務配置了多種三維及二維CAD/PDM系統，在此基礎上PARTsolutions通過其特有的多CAD系統集成接口分別實現設計素材庫與長客設計平臺的數據集成，各類CAD系統的使用者均可通過模型素材庫導出符合其格式要求的三維模型或二維圖塊，從而實現一種模型庫對多種產品研發平臺的跨系統支持。需要說明的是，PARTsolutions系統內導出的模型數據均為原始格式，其數據質量遠超STEP、IGES、STL等中間交換格式，模型數據的草圖、特征、裝配、螺紋、參數信息等均可無損導出并對接于指定的CAD/PDM系統。

    （3）ERP物料信息對接與全生命周期流轉

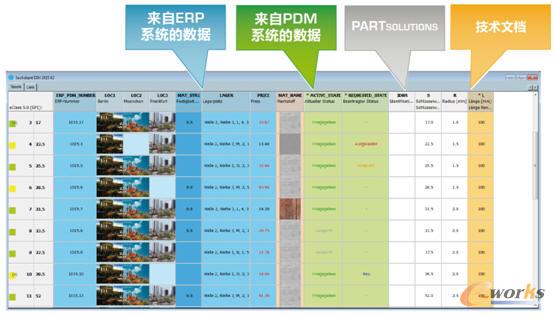

    在實現與多CAD/PDM系統集成的基礎上，PARTsolutions借助數據庫通訊接口與長客ERP系統進行數據交互，將零部件物料信息，如編碼、材質、分類等相關物料主數據內容寫入并展現于數據族表中，使其成為三維模型的非幾何信息。同時，借助PARTsolutions定制開發的接口程序，物料主數據可根據需要經CAD/PDM接口寫入模型數據的參數表中，以便于相關信息在產品整個生命周期的流轉。

    通過幾何模型與物料主數據及參數表的對照，實現ERP物料信息與幾何模型的一一對應，從而實現物料信息與PDM產品數據管理系統保存數據的“物碼對應”。在此之后，經過PARTsolutions與零部件調用權限審批以及物料創建和管理流程的結合，實現通過三維數據對物料屬性信息的“馱載”。

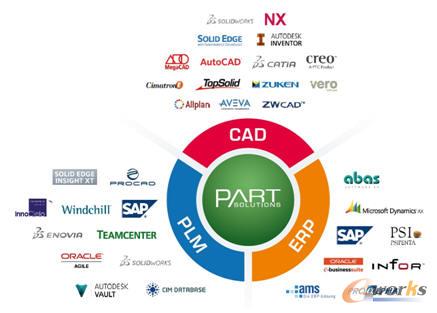

圖2 PARTsolutions實現與多設計平臺及ERP系統的集成

四、應用價值：企業級零部件數據資源庫

    長客通過引入與多CAD/PDM/ERP系統實現集成的PARTsolutions零部件數據資源解決方案，搭建了企業級多地域、多平臺組合應用的零部件數據資源庫，更好的整合了企業內外部的零部件數據資源，同時為企業各相關管理部門提供了在三維設計環境下對模型數據進行管控和甄別的“抓手”。

    對于產品研發部門，PARTsolutions可為設計者提供龐大而翔實的零部件素材空間供選型和直接調用，從而有效提高設計效率，將設計者從繁復的三維構型工作中解脫出來，使其專注于產品的創新設計。與此同時，軟件系統根據長客需要內置的“IPC產品配置器”沉淀了大量的產品設計固有模塊，設置者僅需通過產品輸入需求參數，即可自動生成對應的模型數據，并輸出到指定的CAD/PDM系統。

    對標準化部門而言，軟件提供了對各類零部件數據資源進行審核、發布、優選、廢止、禁用管理的平臺和途徑，將原有的圖紙審核、標準件批準等傳統相關職能前置到產品研發環節之前，從而提升標準化管理的效率，有助于數據資源流轉的單向化和規范化。

    對于信息化部門來講，PARTsolutions提供了產品研發諸系統之間進行產品數據交互的新通道，實現了物料主數據與幾何模型的對應，從而有效避免系統內冗余、重復數據的快速擴張，有效提升了系統的運行效率，優化了零部件產品數據結構，改善了數據的有效性和一致性。

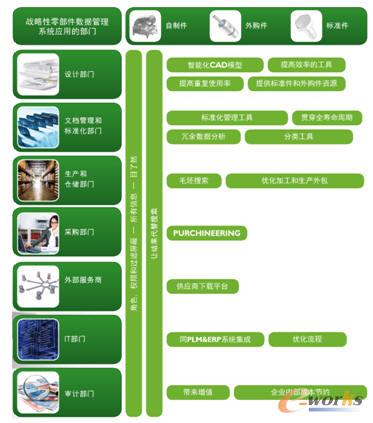

圖3 企業級零部件數據資源庫應用價值
