0 引言
PDM和工藝管理系統是兩個獨立的管理系統，都有自己的管理功能。PDM是產品數據管理系統，它負責管理產品設計數據，以及這些數據的產生過程，如設計文檔管理、產品結構與配置管理、工作流程管理、項目管理和產品的分類檢索等內容；工藝管理系統它負責工藝文檔的編制及與工藝相關管理。
為了保證工藝管理系統中的產品結構與PDM中的一致，同時也為了讓工藝管理系統產生的工藝文檔能按照PDM的流程進行管理，必須對PDM系統和工藝管理系統進行集成。
1 工藝管理系統與PDM的集成內容
工藝管理系統與PDM的集成內容包括如圖1所示的以下三部分內容。

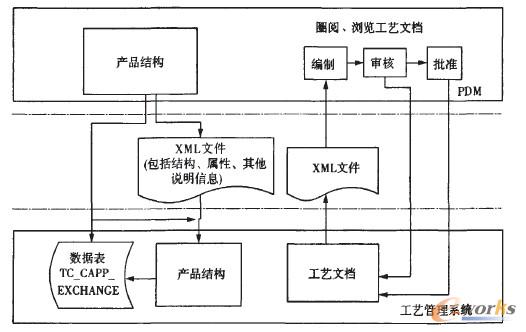

圖1工藝管理系統與PDM的集成內容
a)產品結構集成：產品結構集成是指從PDM導出的產品設計數據，在工藝管理系統中還原成產品結構。
為了保證工藝管理系統中零部件結構和PDM中零部件結構嚴格一致；使工藝人員能盡早進行工藝設計和相關活動，減少工藝技術準備時間；并且支持PDM中未發布的設計數據以產品或零部件的方式發送給工藝管理系統，以便工藝設計與產品設計同時開展，以保證交貨期。需要將PDM中的產品結構傳遞給工藝管理系統，產品結構信息包括零部件結構、零部件屬性及其相關圖紙、office描述文檔等信息。
b)工藝文檔集成：工藝管理系統實現對工藝文檔的編制和管理，PDM系統實現對工藝文檔的簽審過程和版本管理。工藝文檔在PDM與工藝管理系統中的集成過程如下：
1)工藝文檔在工藝管理系統中創建、編輯；
2)工藝文檔編輯完成后，由工藝編制人員導入到PDM中；
3)在PDM中啟動簽審流程，若流程中途駁回，PDM把該文檔傳遞回工藝管理系統；
4)工藝管理系統進行修改后，再次傳遞回PDM，繼續進行流程操作；
5)PDM完成簽審流程后，把最終文檔傳遞回工藝管理系統；
6)工藝文檔變更時，必須先在工藝管理系統中創建工藝文檔的新版本，然后鶯復上述的過程。工藝管理系統在創建新版本時，需要?jiǎng)h除原文檔中的所有簽審和圈閱信息。
c)工藝文檔的圈閱和瀏覽：工藝文檔在PDM中進行流程審批時，需要對工藝文檔進行圈閱和瀏覽，因此需要在PDM中集成工藝管理系統工藝文檔的瀏覽器，并能進行圈閱。瀏覽、圈閱功能由工藝管理系統提供接口或組件工具，PDM進行集成調用。
2 集成方案
為了保持PDM和工藝管理系統各自運行的獨立性，最大限度地發揮各自的功能優勢和特點，從圖1中可以看出，本集成方案通過中間XML文件進行集成，具體的實現方法如下：2．1 產品結構集成
兩個系統之間的接口方式采用中間數據XIVIL文件，產品結構的集成按以下過程實現：
a)在PDIVI系統將要導出的產品或者組件選中，進行導出：1)將所選零部件結構、零部件屬性、圖樣信息寫入約定的XML文件中；2)將圖樣文檔等下載到XML文件中約定的目錄；3)將本次下載的信息寫入中間數據表PDM工藝管理系統EXCHANGE中。
b)工藝管理系統的導入操作：1)工藝管理系統根據傳入XML中的信息，判定該零部件是發布的還是在修改的；工藝管理系統比較傳人的零部件的ID和版本號在工藝管理系統中是否存在，如果存在，則直接覆蓋原數據；否則，創建零部件對象的新版本，對于XML中的子零部件，需要自動在結構中更新為新版本；2)若傳入XML中零部件對象狀態為“發布”，則在工藝管理系統中修改零部件對象為發布，否則為“創建”狀態；3)導人完成后，更新中間數據表PDM工藝管理系統EXCHANGE中的導人時間和導入狀態。
產品結構的中間數據XML文件由PDM產生，工藝管理系統讀取，產品結構集成的信息包括三個部分：描述信息、產品結構信息、圖樣文檔等物理文件。
c)描述信息：描述信息存放到數據庫PDM工藝管理系統EXCHANGE表中，字段有：序號、操作者用戶名、日期、零部件編號(根節點)、狀態(初始為未導入，若工藝管理系統導入成功，則為導入成功，否則，改為導入失敗)、XML文件路徑、導入時問、錯誤信息等。

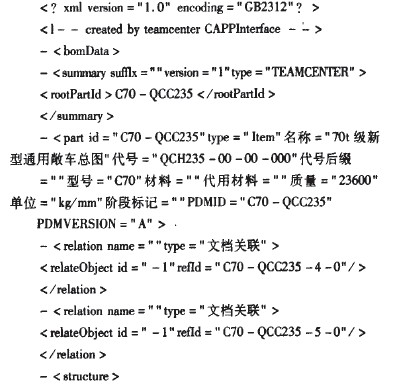

d)產品結構信息：產品結構信息全部寫在XML文件，XML文件的格式說明如下：
1)BOMDATA元素為根，其子節點包括SUMMARY，PART，DOCUMENT等元素類型；
2)SUMMARY中各元素TYPE固定為“PDM”，ROOT-ID為根節點零部件(PART)的ID屬性；
3)PART表示零部件對象(ITEM)，PART中可包含0個或1個STRUCTURE子元素，該元素包含ChildPart子元素。ChildPart表達的是裝配信息(BOMLINE)，例如子裝配(零部件)的REFID(對應PART元素的ID)、數量等。ChildPart的lD僅要求在該Structure子元素中是唯一的；
4)PART中可包含0個或多個Relation子元素。Relation表達關聯，每個Relation表示一個關聯類型。例如，可以通過用兩個個Relation節點來表達圖樣和Word文檔的關聯。Relation對象的Name和Type屬性用來描述關聯本身的類型，本集成中關聯類型Type按文檔類型進行定義。如UG，AUTOCAD，WORD等,Relation中的關聯文檔通過RelateObject子元素來表達，RelateObject元素的ReflD屬性為DOCUMENT元素的ID，其本身的ID屬性可不提供；
5)DOCUMENT元素的Type屬性也按文件類型進行定義，本集成中必須包含文件路徑信息，其中文件路徑為相對于XML文件所在的路徑。文檔屬性信息自行定義。
e)圖樣文件
圖樣文檔等物理文件從PDM中導出，按XML文件指定的相對路徑存放到目錄中。要求當前用戶對該目錄有讀寫的權限，該目錄可以被設置至PDM的首選項參數工藝管理系統_UPLOAD_DIRECTORY中，系統在上傳的過程中，會將b)中生成的xml文件以及導出的物理文件(包括圖樣文檔)保存至該目錄路徑下。2．2工藝文檔集成
工藝文檔的集成包括兩個方面：工藝文檔導入到PDM系統中；工藝文檔從PDM返回給工藝管理系統。
a)工藝文檔導入到PDM系統中的集成過程如下：
1)PDM提供可執行程序，用于將一個或若干工藝文檔導入PDM中。工藝管理系統調用此程序，把用戶選擇的工藝文檔導入到PDM系統中；
2)PDM接口處理完畢后，將是否成功導入及相關返回結果信息寫入XML文件中；
b)工藝文檔由PDM返給工藝管理系統中的過程如下：
1)工藝管理系統提供可執行程序，PDM調用此程序后，若當前工藝管理系統已經打開，則直接進行后續文檔更新操作。否則，彈出系統磴錄對話框，登錄并后臺啟動工藝管理系統再進行后續操作。
2)工藝管理系統根據第一個參數文件中的內容依次進行文檔更新操作。若當前操作類型為“駁回”，則直接覆蓋工藝管理系統中的對應文檔；若為“發布”，則覆蓋文檔后，同時更新文檔狀態為“發布”。
PDM提供的可執行程序的調用格式如下：
CAPPFileToPDM．Exe xml l xml2
工藝管理系統提供的程序的調用格式如下：
CAPPlmportDoc．Exe xml1 xml2

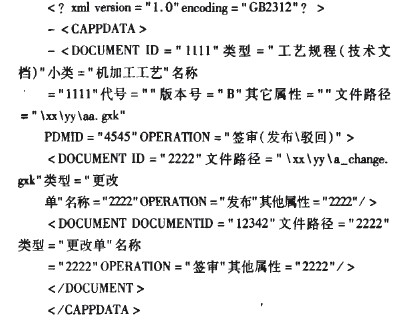

第一個參數xml1為數據文件，格式如下：
其中，一個

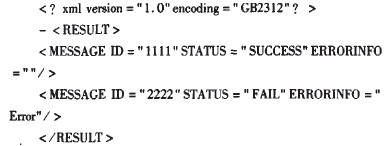

第二個參數xml2是PDM導人工藝文檔后返回的信息文件(該文件由PDM接口寫入)，格式如下：
其中，每個
2．3 工藝文檔的圈閱和瀏覽
PDM集成工藝文檔的瀏覽圈閱工具，支持對工藝文檔的瀏覽功能。瀏覽、圈閱功能由工藝管理系統提供接口或組件工具，PDM進行集成調用。工藝管理系統提供的接口或組件包括：
1)瀏覽控件：DrawKM32．ocx，該控件可提供進程內瀏覽工藝管理系統產生的工藝文件(gxk格式)和BOM產生的匯總文件(．BOM格式)的功能。
2)圈閱工具：使用CAPP．EXE做為圈閱工具，圈閱時使用命令行調用方式。
3)電子簽名：提供動態庫接口。該接口文件為CAPPDLL．DLL，在工藝管理系統安裝目錄下。3 系統實現
本方案在某車輛廠已實現了開目工藝管理系統與TeamCenter的集成，完成了工藝管理系統TeamCenter獲得產品結構，并在工藝管理系統中還原；將工藝管理系統編制的工藝文檔入庫到TeamCenter系統；并在TeamCenter中實現對工藝文檔的簽審和版本管理。圖2是工藝管理系統中工藝文檔上傳TeamCenter的界面，圖3TeamCenter接收工藝文檔的界面。

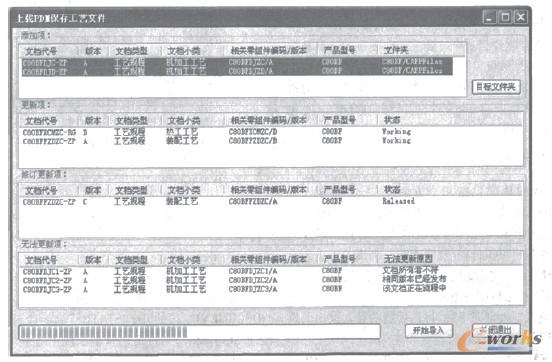

圖2工藝管理系統中工藝文檔上傳TeamCenter的界面

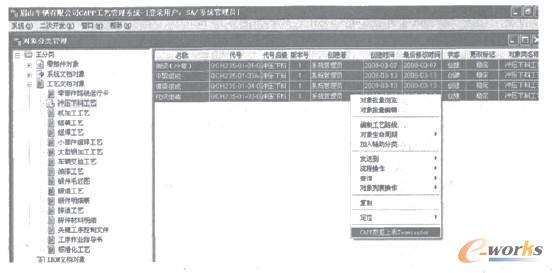

圖3 PDM系統接收工藝管理系統上傳的工藝文檔界面
4結論
方案保持了兩個系統的相對獨立，以中間XML文件為數據交換的形式，實現了PDM與工藝管理系統兩個系統之間數據和流程的集成，并在中國南車集團眉山車輛廠以TeamCenter與工藝管理系統為集成案例得到了驗證，集成的效果得到企業信息技術部門和相關使用部門的一致認可。本集成方案集成風險較小，出現問題排查容易。實施工作量不大，后期擴展和維護方便，具有較高的推廣價值。
