隨著CAD/CAM技術的推廣與應用，目前國內大多數制造企業已經實現了產品設計的數字化，計算機出圖率達到了100%，機械圖文檔成了制造企業生產活動的重要技術資料。但很多企業的信息化程度還比較低，對于大量的圖文檔和數據資料，沒有進行有效的集中控制和管理，造成了文檔查詢不便、共享度低、保密性差、文檔易流失等問題，間接的影響了企業的效益。因此，開發機械圖文檔管理系統，有效地組織管理產品項目過程中所產生的各類圖文檔與數據，是加強產品設計制造流程控制提高產品開發效率的重要途徑。
傳統的圖文檔管理軟件主要偏重于與CAD系統的集成，因而大多數采用C/S架構。由于C/S架構模式的軟件存在系統訪問不夠方便、維護成本高等問題，隨著Web技術的發展，采用B/S架構開發圖文檔管理系統正日益成為研究熱點和企業的首選。
1 系統架構
本文采用J2EE技術架構作為系統開發的技術標準。J2EE是美國Sun公司推出的一種Web應用程序模型，它提供了一種基于組件的方法對企業級應用系統進行設計、開發、裝配和部署。本系統采用J2EE的多層Web應用程序結構，如圖1所示，并結合MVC模式，將表示邏輯、控制邏輯與業務邏輯分離。

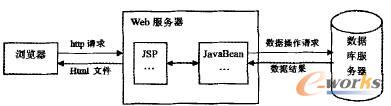

圖1 多層Web應用程序結構
2 系統分析設計
2.1 系統功能需求分析
機械圖文檔管理系統的用戶有三類：系統管理員、項目經理、項目成員。系統管理員維護整個系統信息，進行系統初始化、項目經理帳號分配、日常數據備份等。項目經理負責項目信息和成員的配置，并創建項目流程和進行任務分配。項目成員通過與系統的交互，根據項目經理或流程上一步操作者分配或傳達的任務進行工作，創建、修訂或?qū)徍讼鄳?yīng)的圖文檔。
項目流程每個環節的處理及文檔的操作都受帳號權限的控制，項目成員只能查詢和操作自己任務所涉及的圖文檔。項目經理具有訪問其項目所有文檔和數據信息的權限，此外，還可以創建、刪除、修改、查詢、關閉項目、配置項目成員及對圖文檔的操作進行授權。項目一旦完成被關閉，其所有的圖文檔也一起被關閉，項目成員不能再創建和修改該項目的圖文檔，但項目經理可以訪問并可以授權成員訪問，以便文檔資源的重用共享。
2.2 系統設計
2.2.1 代碼方案設計
代碼是表征客觀存在的實體或?qū)傩缘囊粋�計算機可識別和處理的符號。本系統涉及的對象有項目、用戶、流程、流程節點、任務、圖文檔等。數據具有分類多并量大等特點，為了能在計算機系統中有效的標識和管理它們，好的代碼設計方案是系統實現的關鍵。根據代碼設計的唯一化、規范化、系統化等原則，同時，考慮數據查詢效率及編程方便，設計了項目、用戶、流程、流程節點、任務、圖文檔等對象的代碼。以圖文檔代碼為例，其采用區間碼，設計如下：
圖文檔代碼=所屬項目編號+圖文檔類型+順序碼+版本號。如P0001D020001A，表示P0001項目下，文件類型為02(.dwg文件)的第0001文檔，版本號為A，其中，版本號=[A1B1CI…1Z]。
2.2.2 系統模塊結構設計
根據系統功能需求，將系統模塊結構組織為：系統管理、項目管理、項目成員管理、流程管理、任務管理和圖文檔管理。其中，系統管理包括系統初始化、項目經理帳號配置、數據備份、系統登錄模塊。項目管理包括項目創建、查詢、修改和關閉模塊。項目成員管理包括成員創建、配置、刪除、角色配置、授權模塊。流程管理實現項目工作流配置和控制，包括流程創建、節點配置、啟動、變更、關閉等模塊。任務管理實現項目工作流程上各環節任務的分配和控制，以個人任務箱的方式實現，包括任務配置、通知、狀態查看、提醒、提交等模塊。圖文檔管理包括文檔的上傳、下載、修改、刪除、查詢及訪問控制等模塊。
2.2.3 數據庫結構設計
本系統設計的關系模式符合3NF規范，合理的存儲了系統涉及的數據信息。包括：User(帳號信息)、Role(角色信息)、Project(項目信息)、Flow(流程信息)、FlowNode(流程節點信息)、Document(文檔信息)、Assignment(任務信息)。
3 系統實現
系統采用J2EE的多層Web應用程序結構，表示邏輯和控制邏輯實現于JSP頁面，業務邏輯封裝成JavaBean組件，實現邏輯的分離，便于系統的開發和維護。系統用Dreamweaver、Photoshop進行Web頁面的界面設計和圖像處理，實現表示邏輯，用Sun公司的NetBeans集成開發工具進行負責控制邏輯的JSP程序編寫和JavaBean組件開發，將頁面和組件部署到Tomcat服務器中，數據庫服務器使用SQL Server。用戶在客戶端使用瀏覽器訪問系統。
3.1 表示邏輯層實現
表示邏輯層實現了用戶界面及用戶與系統的交互，本系統的表示邏輯體現為Web頁面，如輸入表單的顯示，動態內容的輸出，頁面靜態信息的顯示等。對于一些輸入判斷，如登錄密碼長度，日期格式，必選項是否已選等，使用JavaScript進行客戶端編程實現。
3.2 控制邏輯層實現
系統的控制邏輯主要由JSP程序?qū)崿F(xiàn)，負責表示邏輯層和業務邏輯層之間的控制關系。它接收表示邏輯層的客戶請求或處理要求，調用業務邏輯層的JavaBean完成具體的事務處理，將結果反饋給客戶。以下以配置項目成員為例，闡述其控制邏輯的實現。
項目經理即用戶登錄，從自己所負責的項目列表中選擇要配置成員的項目，進入項目成員配置ProMemberconfig.jsp頁面，如圖2所示。該頁面的控制邏輯利用request.getParameter(“Pid”)方法獲取上一頁面中用戶所選擇的項目信息，調用名為Project的JavaBean的MemberQuery方法，從數據庫中查詢得到該項目已有的成員信息，輸出到頁面的“現有項目成員”列表框中。并調用名為User的JavaBean的Querr方法，獲取整個系統所有的用戶信息，剔除當前已加入該項目的用戶，將這些用戶信息輸出到頁面的“可供添加人員”列表框中。如果系統沒有建立要配置的用戶信息，則用戶可點擊“添加項目成員”進入UserAdd.jsp頁面，創建新用戶。用戶從該頁面列表框中添加或刪除項目成員，由頁面的JavaScript程序在客戶端實現。用戶選擇好成員后，點擊確定按鈕，由ProMemberConfigRsp.jsp進行相應處理，調用名為Project的JavaBean的MemberAdd方法，將項目成員信息存儲到數據庫，并使用respons.sendRedirect(“ProMemberConfig.jsp”)重定向到項目成員配置頁面，顯示當前項目成員信息。
圖2 項目成員配置頁面
3.3 業務邏輯層實現
采用面向?qū)ο蟮姆椒ǎ瑢⑾到y(tǒng)問題域中的對象抽象成類，設計成JavaBean，將對象的操作和服務封裝在JavaBean中，為控制邏輯層調用。本系統從問題域?qū)ο蟮慕嵌瘸橄笤O(shè)計的JavaBean有User、Project、Flow、FlowNode、Document、Assignment。此外，還增加了封裝數據庫操作的DataBase JavaBean，以及下載和重用了第三方提供的一些開源JavaBean，如實現加密算法的md5組件，和實現文件上傳的SmartUplOAd組件。
4 結束語
本系統采用J2EE的多層Web應用程序結構，將表示邏輯、控制邏輯和業務邏輯分離，有利于系統的開發、維護及代碼的共享重用。該系統對中小制造業企業普遍適用，企業能根據自身產品開發的特點定制項目流程和流程節點，對項目過程的圖文檔和數據進行管理。使用該系統有利于提高企業產品圖文檔及數據管理效率，對產品項目開發過程進行全面控制與管理，為產品開發人員提供初步的協同設計環境。
