1、Windchill系統在變速箱設計中應用背景
變速箱產品的零部件數量較多，而且不同變速箱所應用的零部件存在通用性，在設計過程中需要能夠準確的調用最新狀態下的零部件模型進行設計、分析和裝配應用。按照原始方式存在以下幾個問題：(1)無法對模型與圖紙關聯性和層次性進行有效的信息管理：(2)無法保證查找的模型圖紙是否為最新版本；(3)不同模型圖紙存放在不同位置，查詢起來非常不方便；(4)模型圖紙的更改無法追溯到更改者，因此安全性得不到保證：(5)不同產品的設計員不同，彼此之間都是單兵作戰，數據資源無法共享；(6)產品開發過程中并行工程無法實現，生產效率低。為了解決這些問題，PDMLink協同設計平臺逐漸取代了原始的聯合設計模式，該系統能夠及時將舊版本的產品覆蓋掉，使用時能夠直接調用相同名稱的零部件即可。
通過該系統能夠?qū)崿F(xiàn)變速箱產品數據信息的存儲傳遞，可以在一定程度上縮短產品的研發周期。在該系統中能夠快速的查詢到零部件的屬性星系以及與之相關聯零部件的相應屬性。對縮短產品的設計開發周期有著重要意義。
2、Windchill系統在變速箱設計中的應用
2．1 環境設置
Windchill系統的運行環境主要是指軟件環境、瀏覽器設置以及對CREO 的要求， 該數據管理系統需要在WinXP(SP2)、Windows 7、Windows 8系統中運行，需要集成在PROE 5．0 M200軟件系統中使用。對于瀏覽器的設置主要是安全性設置，如下圖1所示：
圖1 運行瀏覽器的安全性設置
瀏覽器在默認情況下，會阻止文件的下載，打開IE瀏覽器，在工具欄選擇【工具】→【Internet選項】→【安全】→【自定義級別】項目下啟用Java小程序腳本和活動腳本和文件下載的自動提示，以實現瀏覽器的安全使用。
2.2 Windchill系統操作應用
2.2.1 變速箱產品數據參數設定
變速箱產品的圖紙多為歷史圖檔，參數信息的設置不完整，在手工添加參數后，必須手工將參數指定欄勾選才可以將參數信息傳遞到Windchill系統，編輯參數顯示信息如下圖2所示：

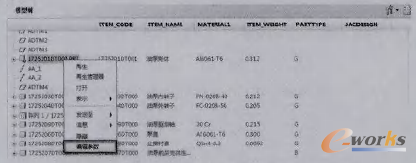

圖2 變速箱產品參數編輯
編輯參數時需要將圖號、名稱、材料、重量等信息填寫完成，其它信息可以直接選擇默認情況即可，需要逐一的是參數設置中的JACDESIGN是布爾類型，其余均為字符串類型。
2.2.2 添加到工作區
當需要檢索或者使用某一零部件時，需要先將零部件添加到工作區之后，再進行下一步操作，否則將會導致零部件相關責任人無法對該零部件進行修改與刪除等操作，這樣的益處在于能夠保證系統中的零部件版本保持最新版本。如下圖3所示：

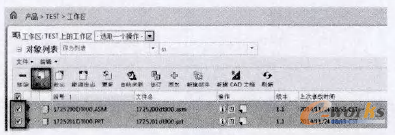

圖3 添加到工作區
2.2.3 從工作區移除
當工作區零部件存儲數量較多時容易導致系統緩慢，所以需要及時對工作區的零部件進行移除，在工作區內選擇需要移除的對象，然后點“移除”即可將需要移除的文件移除，但需要注意的是，如果移除的對象有相關對象，會提示相關對象一塊刪除，否則無法移除所選擇的對象，如上圖4所示。

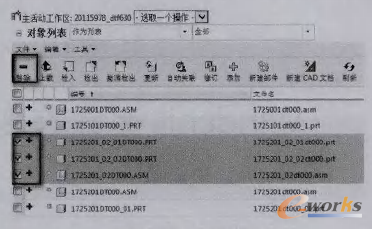

圖4 從工作區移除
2.2.4 查看工作區圖紙是否過期
在工作區中，可以根據視圖選擇過期查看，如果在零部件編號前端有圖標顯示，說明此圖紙已經過期，需要進行圖紙更新。選擇圖紙，點更新圖標，可以收集相關二維圖及相關對象，點確定完成更新，更新后的零部件能夠時刻保持最新版本狀態，如下圖5所示：

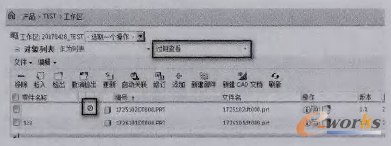

圖5 查看工作區圖紙是否過期
2.2.5 保存并上載、檢入圖紙
該系統集成在Creo軟件中，在軟件中直接打開硬盤的圖紙或者模型，切換服務器為無服務器狀態，不拭除會話中對象。根據PDF圖紙明細欄，修改圖紙名稱及添加相應的屬性，勾選參數指定欄位MODEL Check通過后，設置服務器在線，不拭除會話中對象更新工程圖模板及已經入庫的圖紙文件一保存并上載，如果在上傳過程中發生錯誤，需要在工具→事件管理器（設置的服務器名）中點擊事件日志，如下圖6所示：

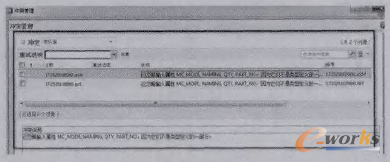

圖6 上傳錯誤對話框
在文件上載成功之后，即可檢入圖紙，首先需要配置工作區首選項，然后點擊瀏覽，確定CAD文檔的存放位置，完成確認后確定。選擇需要檢入的圖紙，與選擇圖紙相關的已修改圖紙會一并檢入，如下圖7所示：
圖7 文件檢入
3、結語
通過Windchill系統的運用，能夠快速地對產品零部件進行管理，該系統不但能夠幫助我們安全、可靠、方便的實現對變速箱產品模型圖紙的數據管理，最重要的是它對我們傳統的設計思想進行了變革，由傳統的串行設計進化為并行設計，使變速箱產品設計更加科學有效。
此外對于不同變速箱產品，使用了同一種產品直接調用，不需要重復選擇和更換，對變速箱產品的設計提供了強有力的保障。
