1、引言

　　虛擬化技術最早在大型機上進行開發，隨著X86架構處理器性能的提高和普及，虛擬機技術開始進入X86平臺。目前，基于X86平臺的局域網面臨著軟硬件成本高、安裝維護升級困難、基礎架構利用率低、故障切換和災難保護不足、客戶端軟件應用無法控制等缺點.本文以Citrix的XenServer來建立服務器系統、以XenApp建立發布客戶端所需應用，配合基于PXE的無盤Linux客戶端系統來建立局域網應用平臺.客戶端只需要以瀏覽器來訪問XenApp發布的應用，這樣就可以有效地改善以上問題。

　　2、虛擬化技術和軟件

　　2.1服務器虛擬化

　　服務器虛擬化技術是讓一臺物理服務器同時支持運行多個虛擬機的相互隔離的工作負載(包括操作系統、應用組和配置)，管理員就可利用虛擬機將工作負載從物理計算平臺中分離出去，這樣就可跨物理服務器快速遷移正在運行的工作負載，并且使得局域網中可以最大限度地使用可用的計算資源(傳統服務器僅能達到10%～30%的系統處理能力)，降低成本，并將應用有效、可靠地交付給用戶。除此之外，還解決了多臺物理服務器硬件成本高、占地面積大、耗費電力資源、占用大量的維護管理時間等弊端。

　　2.2 XenServer簡介

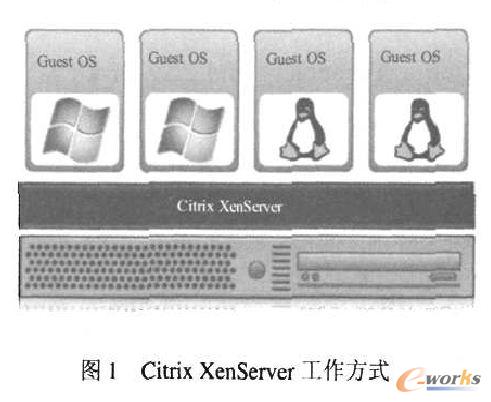

　　XenServer是由Citrix公司推出的基于Linux的服務器虛擬化和動態工作負載交付管理軟件產品，該軟件提升了服務器利用率，降低了成本，簡化了物理和虛擬環境中的服務器管理和應用部署。XenServer不需要在其他操作系統下運行，可直接作為系統安裝，它在硬件和虛擬操作系統之間提供了一個抽象層，讓每臺物理服務器都能運行一個或多個目前已知的絕大部分操作系統，將操作系統及其應用從硬件中有效地分離出來(XenServer 工作方式如圖1所示)。XenServer需在客戶端利用XenCenter軟件來進行操作。


　　2.3應用虛擬化

　　應用虛擬化技術就是將應用程序虛擬化，它是種可以將應用程序與底層操作系統隔離的技術。應用程序可以直接在遠程服務器上運行，在用戶桌面系統下顯示應用程序界面和運行結果�？蛻舳藷o(wú)需安裝此應用程序，并且不管客戶端采用哪種底層操作系統都可，這樣就可以在一定程序上節省客戶端系統的安裝、維護、升級等費用和時間。

　　2.4 XenApp簡介

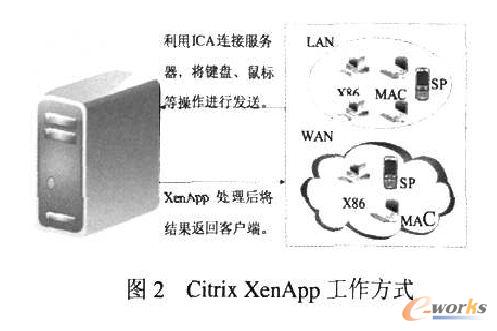

　　XenApp是一種按需應用交付的虛擬化軟件，能夠在數據中心對所有Windows應用實現虛擬化、集中部署和管理，并能作為一項服務、通過任何設備向所有用戶交付應用�？蛻舳酥恍枰�安裝ICA (Independent Computing Architecture)客戶端連接程序，就可以通過瀏覽器進行XenApp連接獲得應用;此外，XenAp還可通過互聯網進行安全連接，而且客戶端不儀可以是X86、MAC計算機，還可以是智能手機等終端設備。XenApp 工作方式如圖2所示。


　　3、PXE無盤Linux簡介

　　PXF(Preboot Execute Environment)是由Intel公司開發的一種遠程引導技術。PXE無盤Linux支持客戶端通過網絡從服務器下載Linux啟動映像，并由此支持來自網絡的Linux的啟動過程口在啟動過程中，客戶端必須由服務器的DHCP服務分配IP地址，再通過TFTP(Trivial File Transfer Protocol)協議下載啟動映像到內存中執行，由這個啟動軟件包完成客戶端的基本配置，從而引導預先安裝在服務器中的Linux操作系統。PXE引導模塊目前在主板BIOS中基本全部附帶，而免費的Linux操作系統可以節省大量的軟件費用。

　　PXE無盤Linux的大致流程：

　�、賾舳送ㄟ^(guò)主板所載網卡的PXE功能，從CentOS的DHCP服務獲取IP地址；

　�、贒HCP服務將”filename "pxelinux.0";"參數中指定的文件(pxelinux.0)推送給客戶端;

　　③戶端執行pxelinux.0;

　�、躳xelinux.0程序讀取tftp服務的配置文件(通常是"'/tftpboot/pxelinux.cfg/default"'，也可以根據客戶端機器的MAC地址單獨指定)；

　�、菘蛻舳藞�(zhí)行配置文件中指定的動作。


　　4、局域網應用平臺的設計

　　在本例中.局域網服務器采用IBM BladeCenter HS21刀片服務器；客戶端共100臺，屬于瘦客戶端，因此不需要高配置，單核處理器+256M內存可以流暢地運行系統。如果客戶端將來進行擴充，可采用刀片服務器群集，每臺服務器可以帶200臺客戶端為上限，客戶端較多時，可考慮單獨設立存儲服務器。

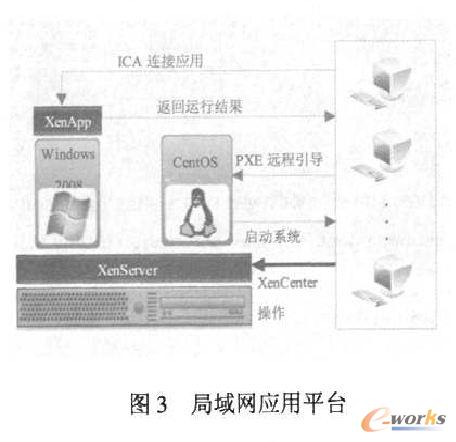

　　服務器中安裝XenServer系統，考慮到客戶端都熟悉Windows平臺下的軟件操作，所以在XenServer中虛擬兩個服務器(可根據實際需要另行添加)，其中一臺運行CentOS，用來提供PXE無盤Linux遠程引導；另外一臺運行Windows Server 2008 + XenApp，進行應用虛擬化�？蛻舳送ㄟ^(guò)PXE遠程引導至CentOS服務器，運行瀏覽器連接X(jué)enApp發布的應用。局域網服務器需要三塊網卡，一塊用于XenServer，IP設置為192.168.0.1；一塊用于CentOS ，IP設置為192.168.0.2;一塊用于Windows Server 2008, IP設置為192.168.0.3。應用平臺設計如圖3所示。


　　5、局域網應用平臺的實現

　　5.1 XenServer的安裝和配置

　�、傺bXenServer，并設置相應IP地址;

　�、谶x擇任一臺裝有Windows系統的客戶機，安裝XenCenter客戶端軟件，連接至XenServer，創建2臺虛擬機并安裝CentOS和Windows Server 2008 R2，并進行相應的設置。

　　5.2 XenApp的安裝和配置

　　①在Windows Server 2008 R2上安裝Web服務器、應用程序服務器和終端服務3個服務器角色;安裝NET Framework 3.0服務器功能;同時安裝客戶端所需運行的所有應用程序；

　　②安裝XenApp軟件包，并進行配置和初始化操作;

　�、圻\(yùn)行控制臺程序，創建Web站點和用戶組;

　�、懿紤�(yīng)用程序，并根據實際需求為不同的用戶組指定不同的應用程序進行發布。

　　5.3 CentOS配置

　�、俳�立DHCP服務和TFTP服務，并安裝Sys Linux，可提供pxelinux.0文件并建立一個pxelinux.cfg目錄。

　　②編譯新的內核，并放到TFTP根目錄下。編譯后得到一個符合PXE引導的內核bzImage;

　�、壑谱鞲�文件系統，利用現有的正常運行的CentOS文件系統生成為新內核通過NFS掛載的根文件系統；

　�、茉O(shè)NFS服務，并將建立的根文件系統進行共享;

　�、菅bICA支持程序LibMoraf(或Open Motif );

　�、薨惭b基于Linux的ICA客戶端程序。

　　5.4客戶端連接

　�、賱�(dòng)客戶端，根據CentOS服務器找到DHCP服務井獲得IP地址，然后通過TFTP傳輸所需文件，加載內核，最后加載根文件系統；

　�、谶\(yùn)行FireFox愉入XenApp所在服務器機器名或IP地址((192.1b8.0.2)登錄后獲取應用。

　　6、結語

　　運用虛擬化技術來構建局域網應用平臺是發展趨勢，它很好地解決了現有局域網平臺的一些缺陷�；�于Citrix的XenServer服務器虛擬化和XenApp應用虛擬化技術與PXE無盤Linux結合可以最大限度降低局域網構建成本、縮短和簡化管理和維護等工作，在此基礎上，還可實現互聯網和3G無線遠程訪問和連接.為全網絡平臺的發展提供了有力保證。
