隨著高密度服務器與低密度混合模式的出現，由于服務器的密度不均衡，因而產生的熱量也不均衡，傳統數據中心的平均制冷方法已經很難滿足需求，而冷池機房(機房冷池)技術，就是為了解決以往機房出現的普遍問題，如機房會出現局部過熱、機房空調耗能大，(耗能比pue>2.5)、機房密度低，利用率低等，本文詳細介紹了設計簡單，成本低，效果卻最好的機房冷池解決方案，并解析冷池與熱池這兩者的區別。
什么是微模塊機房中的------冷池
冷池是在機柜間或機柜內構建專門限于機柜設備制冷用的冷通道，并將冷通道與機房環境熱氣完全隔離，從而將冷空氣限制在機柜中，避免了冷熱空氣混合、限制了冷氣設備散熱作用、改善了冷空氣利用率、提高了機房制冷效率和制冷效果。
如下機房現狀是否為你所煩惱？
1、由于機房空調布置問題，出現遠端局部熱點和邊角部分局部熱點；
2、受到場地限制，無法增加機房空調
3、傳統孔板送風地板的通風率無法滿足風量要求；
4、增加機房空調的費用高，工程復雜且工期長

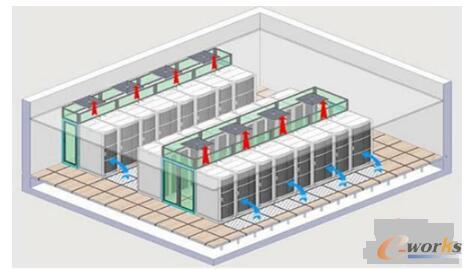

冷池機房工作原理：
將冷通道與外界封閉隔離，形成熱通道和冷通道，減少熱量混合，提高機架制冷效率，提高空調運行效率，冷池機房適用于高架地板的環境，將兩排機架的冷通道封閉起來，這相當于地板靜壓箱的延生，在封閉理想的情況下，封閉空間不在有溫度梯度的變化只要封閉空間能從地板送風口得到足夠的冷氣流這無異于所有安裝在機柜中的IT設備，都能直接從地板靜壓箱中得到冷氣流。
冷池機房在機房建設中的意義：

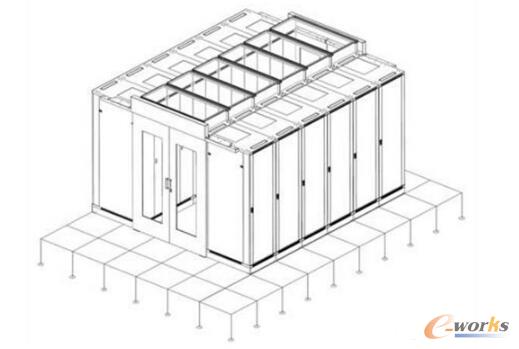

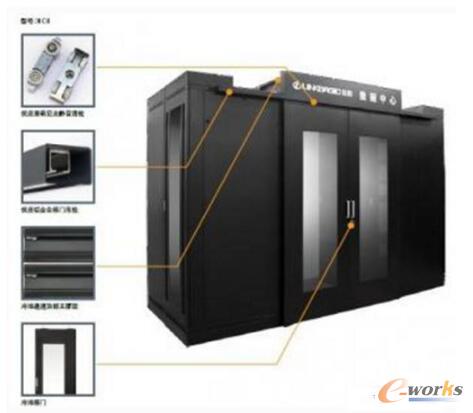

1、模塊化—每兩臺機柜和一塊頂板構成一個模塊，通道由兩扇門和多個模塊組成，可隨意添加或移動機柜而不影響通道封閉。
2、智能化— 通道頂板可翻轉設計，通過智能控制箱 與消防進行聯動，收到火災信號時頂板打開，消 防氣體進入通道滅火。
3、安全性—通道門和頂板材質均為冷軋鋼板和鋼化 玻璃，不易燃不助燃，符合消防要求，安全性高。
4、穩定性—產品根據機柜尺寸精心設計，與 機柜緊密結合，穩定性高，使用壽命長。
冷池技術的創新
(1)冷池技術將冷空氣局限在機柜小環境中，冷空氣必須通過機柜才能釋放到機房、實現空氣循環，有利于機柜中所有設備散熱，可徹底解決機柜中局部過熱問題；
(2)冷池技術將冷熱氣體完全隔離，提高了回風溫度，解決了機房環境溫度過低、機柜設備溫度過高的困境，避免了空調無效工作，提高了制冷效率和制冷效果；
(3)冷池技術可有效降低機房能源消耗率P U E 數值，提高數據中心效率(DCE，Data Center Efficiency)，可增加機柜設備存放密度，提高數據中心的IT設備容積率。
什么是微模塊機房中的------熱池
將機柜采用背靠背的擺放形式，封閉其熱風區域形成熱通道，由于考慮到機房的安全性，熱通道又是一個熱量集中的區域，所以一般情況下要對其進行強制抽風回到空調。 這種方式在實際應用上還是很少采用，除了安全性的考慮外，還有施工聯動的方面的考慮也很復雜和繁瑣，所以一般不建議客戶采用。但是APC行間空調的做法除外，因外他是內部回風。一般不建議此方案。

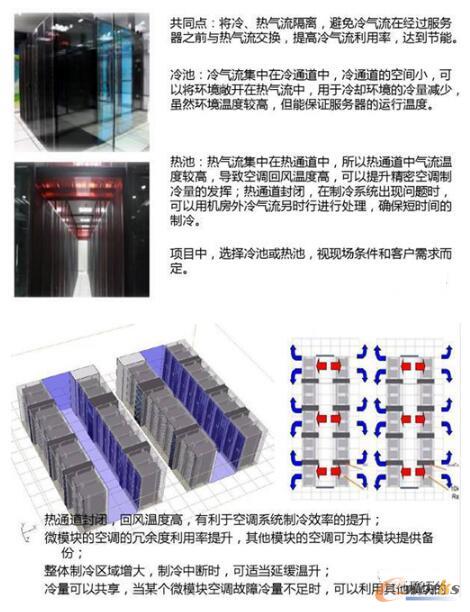

微模塊機房中的冷池與熱池的區別

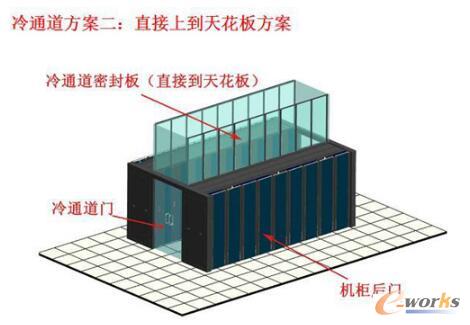

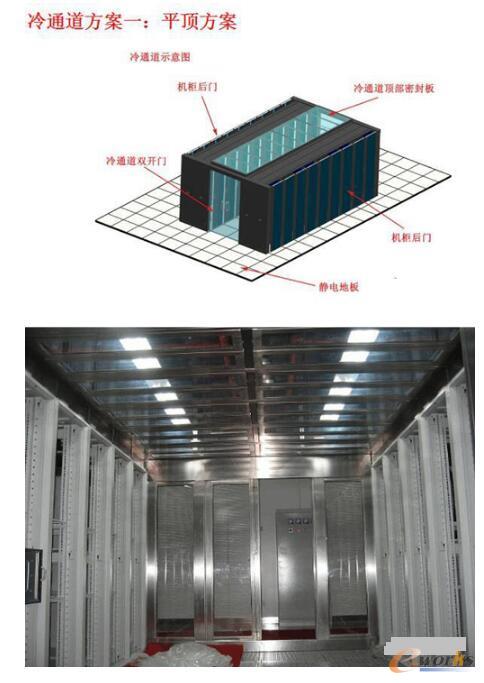

冷通道型式：
冷池方案及其比較
數據中心制冷中采用冷池技術稱為數據中心冷池方案。冷池方案根據冷通道位置差異分為外冷池和內冷池兩種類型。

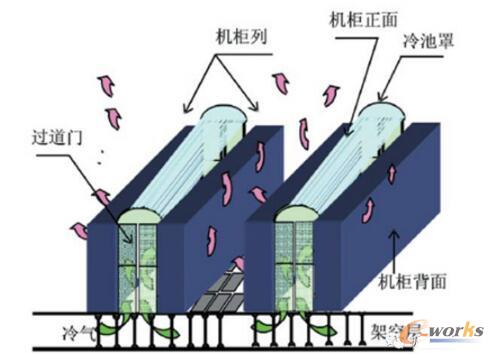

外冷池是在兩組機柜間建立密封制冷空間，利用兩組機柜間的空調下送風，使兩組機柜間自然構成冷通道，確保冷風必須穿過這兩組機柜、被兩組機柜中設備利用后實現回風，從而確保設備能有效利用冷氣，提高機房制冷效率與效果。
內冷池則是將一排機柜(或獨立機柜)密封為前有冷風通道、后有散熱孔的空氣循環結構，冷通道(冷池)設置在機柜內部，空調通過特定管道將冷氣送入冷池，以確保冷氣被機柜中設備所利用。內冷池根據空調設備不同，還可以分為模塊式空調直接送風方式和外部空調專用通道送風方式兩種。
在充分調查和研究數據中心制冷技術的基礎上，結合新數據中心布局特點，最終選擇了外冷池制冷方。
冷池的應用成效
1、機房人體舒適度
在冷池數據中心，因機房環境為回風，其溫度相對較高，約28℃，進入機房人體不再感覺很冷，人體舒適度明顯提高。冷氣已完全被限制在冷池中，確保了機柜中的設備能夠優先獲得冷氣來散熱、降溫。
2、冷池節能評測
目前對數據中心制冷系統進行節能評測的依據主要為空調回風溫度的變化，其中，Oracle公司估算“回風溫度每提高1°C，制冷能源成本將下降4%~5%”；其他研究則認為“當空調系統的送風和回風溫度提高1℃時，空調系統節電約3%，同時空調系統的制冷能力提高約5%”。
根據我們對冷池和非冷池數據中心的環境回風溫度現場測量，冷池系統的新數據中心回風溫度約在29°C ，而非冷池制冷的數據中心室溫約在20°C 。假設兩個機房設備制冷效果一樣，則可以推斷采用冷池技術的數據中心的回風溫度提高了約9°C 。
外冷池與內冷池的比較
可見，采用冷池技術的制冷系統無疑解決了長期阻礙綠色數據中心推進的最基礎、最難以克服的問題，消除了綠色數據中心建設與發展過程中的最大障礙。隨著數據中心“綠色革命”的推廣，冷池技術將逐漸取代傳統制冷方式，成為綠色數據中心制冷技術的主流，引領著綠色數據中心建設與發展。
