數控機床液壓系統可能出現的故障足多種多樣的．不同的數控機床由于所用的液壓裝置的組合元件不同，出現的故障也就不同，即使同類數控機床閃裝配淵整等諸多外界因素影響，所出現的故障也不盡相同。如有的是某一液壓元件失靈而引起的，有的是系統中各液壓元件綜合因素所造成的，而機械、電器以及外界因素也會引起液壓系統出現故障。

　　液壓系統的故障往往閎為液壓裝置內部的情況觀察不到。所以不能像有些機械故障那樣一目了然，這就給故障診斷及后續的維修帶來困難，但是液壓系統中一些帶有共性特點的問題能為故障診斷及維修時提供參照。

1 VMC300加工中心故障現象

　　當機床按程序自動加工時．機械手把刀拔出后繼而向上升起，再進行順時針方向180。旋轉，此時發生報警。查報警內容得知，機械手旋轉不到位，機械手回轉動作遲緩，刀具不到位。該機床在使用中曾一度出現機械手回轉動作遲緩，角速度明顯降低。直接影響機械手抓刀、放刀的準確性，有時還出現刀具不到位或掉刀現象。

2 故障診斷與分析

　　VMC300加下中心是瑞典SAJO公司的產品，刀庫容納18把刀，配置日本FANUC 6M—MODEL B數控系統。機械手的叫轉機構及液壓缸的工作原理如圖1所示．當油壓進入液壓缸的油腔時，活寒開始以”速前進．并由齒條帶動齒輪回轉180°，使機械手由主軸位置旋轉到刀庫位置，或由刀庫位置旋轉至主軸位置．完成抓刀、放刀工作。這一動作的控制時問是很嚴格的，如果時間出現快或慢時，刀具就會不到位，下一個動作就無法進行。計算機將報警停機．因此它是機械手全套動作中不可分割的一部分。

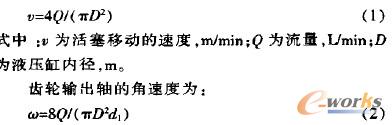

　　從故障的表面現象上看．不管是順時針還是逆時針回轉180°時動作遲緩。即控制時間出現誤差，當出現刀具不到位或掉刀現象后．整個機床立即停機，不能繼續工作。機械手的回轉是由液壓控制液壓缸實現的，根據推力液壓缸的工作原理可知，當該液壓缸正常工作時活塞的速度為：

　　從式(1)、(2)中可以看出，影響液壓缸速度”及同轉角速度w的只能是流量Q，而工作時Q也是一定的，只有在活塞出現內泄漏時。流量口出現了損失．從而造成了角速度的降低。

　　處于這種分析．對液壓缸的兩個活塞的密封裝置進行檢查和試驗，發現造成內泄漏的原因是活塞的密封裝置有磨損。然而從機械手的外部看不出泄漏現象，因?yàn)閺臋C(jī)械手的總體結構上分析，機械手的外部密封，特別是該回轉液壓缸的外部密封是良好的．也就是說，如果活塞出現內泄漏，當左端液壓缸進入油壓后，壓力油將從兩活塞的密封磨損處進入右端液壓缸而流回油管。同樣，右端液壓缸進入油壓后，壓力油義將從兩活塞的密封磨損處進入左端液壓缸而流同油管，如果當密封元件磨損嚴重，液壓缸的外部密封裝置承受不住液壓油的內部壓力時�；蛞簤焊椎耐獠棵芊馐�效后。外泄漏才有可能出現。

　　再檢查NC系統、PLC指示的發光二極管．均很正常。用手強制電磁換向閥動作，機械手能夠順時針或逆時針方向180°或0°自由旋轉，并且經手動換向閥后．一切動作義恢復正常，這時故障并沒有排除，還處于隱蔽狀態。當多次發生這種故障時，發現電磁閥上的發光二極管不亮，說明交流100V電壓沒有供給電磁閥或者發光管損壞。打開電磁閥測量檢查，的確無交流100V電壓，而接線并不松動．插頭也完好，發光管也沒損壞，其它各接線盒內端子板上的接線也均無松動，但PLC輸出指示器上有表示機械手順時針180°旋轉指示。測量結果表明，從PLC的輸出到電磁閥的連線是通路的，并無斷線處．那么按照一般的PLC控制理論來講．只要PLC的輸出發光二極管燃亮，就說明PLC有輸出，電磁閥就應該有電，相應的機械手動作就應該執行。另外PLC的輸出發光二極管亮．則說明NC有信號到達PLC，即輸入信號是正確的．并且送不同的動作指令，PLC均有相應的指示．這說明來自NC的信號是完全沒有問題的，故障不會發牛在NC部分。由于沒有PLC各指示部分的電路網，給分析故障帶來了一定的嘲難．而該控制柜是板后接線．所有的控制插板均需拆下．再按照板卜的元件和印制電路板上的印制電路．對照插座細細查找。這是很費時間的，也是很用難的。PLC部分共有6塊印制電路板．一塊CPC板。一塊ROM板．一塊電源板．還有3塊輸出板即NP-44板、NN-62板、AC-3板。根據故障的現象，可不考慮前3塊板，問題只能出在3塊輸出板上。而且接控制機械手旋轉輸出的是AC-3板．岡此首先應查找這塊電路板。

3 技術論證

　　故障點確定后，具體的就是要解決活塞的密封問題和PLC上印制電路板的AC-3板輸出問題。

　　3.1 活塞的密封問題

　　該活塞的密封是采用一個以Y形橡膠圈為主和一個特殊硬塑料制成的密封環為輔進行密封的(如圖2所示)。但Y形密封圈和密封環的尺寸規格均屬瑞典國家的標準系列，與我國的標準系列不符。因此，主要的問題就是要找到合適的密封元件來代替上述密封元件。然而，這對于該機械手的工作性質來說，這并不是一個簡單交換密封元件的問題，而必須從機械手的全部動作和數控機床的整體t作要求全面考慮時間匹配問題，這就要進行必要的技術論證，以滿足機械手的角速度和精度，從而達到整個機械手動作的協調一致。

　　根據該機械手的具體要求：①密封元件要密封好；②密封處的摩擦阻力要合適。密封的好壞是在液壓缸體和活塞沒出現問題的情況下由密封元件本身保證的，而密封元件的摩擦阻力就成了要解決問題的關鍵。對于一般機床液壓缸活塞的密封元件的摩擦阻力可以不必過多考慮，因?yàn)槊芊馓幍哪Σ磷枇εc其它阻力相比是較小的，動作時間也沒有嚴格要求，所以，往往與機械效率合并為一起考慮。而在此處就不同了，因?yàn)槊芊馓幍哪Σ磷枇Φ母淖儠?huì)影響機械手的回轉角速度，活塞動作的快或者慢．都不能正常工作，都有可能相互造成時間差和時間累積誤差，從而影響到整個機械手的協調動作。在試驗中就出現過機械手動作慢，使刀具不能及時歸位，嚴重時還出現了掉刀現象。

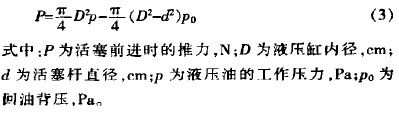

　　液壓缸的推力是由工作液體的壓力作用在液壓缸有效作用面積上所產生的，用以克服負載來實現機械手的回轉動作，這時活塞前進的推力為：

　　由于同油是直接到油箱的，所以回油背壓可近似為零。液壓缸活塞的推力不但要克服由于負載帶來的阻力．同時還必須克服其它一些阻力，即：

　　這里P_T、P_慣、P_密是一定的，而需要改變的是P_密 ，即原有的Y形密封圈和密封環要用合適的國產密封元件取而代之，那就要用上述分析的理論來對新、舊密封元件的p女進行計算和證明。并加以比較和修正，以保證機械手的摩擦阻力在合適的丁作范圍內，使之能夠正常工作。
　　首先對原舊的液壓缸活塞密封處的Y形橡膠密封圈的摩擦阻力計算如下：

　　再對舊的液壓缸活塞密封處的密封環的摩擦阻力計算如下：

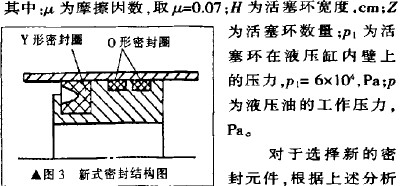

　　對于選擇新的密封元件，根據上述分析和論證�？紤]了多種密封兀件．又經反復計箅P密，找出最合適的密封元件是以一個Y形密封罔為主、兩個往復式O形密封罔為輔進行密封(如同3所示)，它們的摩擦阻力分別計算如下：

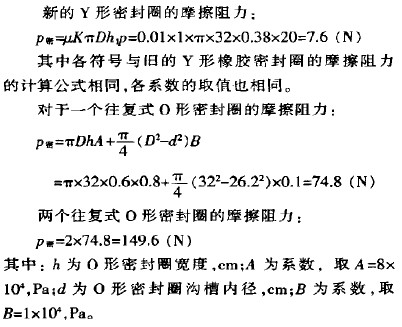

新的Y形密封圈的摩擦阻力：

　　這樣舊的密封元件摩擦阻力之和為157.8N。新的密封元件摩擦阻力之和為157.2N，相差甚微。再對液壓缸兩端活塞的結構分別進行相應的設計。并將這嶼密封元件在活塞上進行合理分布。裝配后，經實測和現場實驗，機械手各動作匹配可靠，時間控制準確，達到了理想的技術要求，機械手回轉動作遲緩，刀具不到位的故障排除。

3.2 PLC的AC-3板輸出問題

　　日方提供的資料中只有梯型圖和電路的大致框圖．而無其它圖樣，因此只能利用狀態指示燈進行論證。根據說明書上提供的捅頭號。對照印制電路板上的插座號，再沿印制電路板上的印制電路，查到機械手旋轉輸出繼電器Y23.2，這時檢查PLC輸出指示器，發現表示Y23.2的發光二極管亮．而測試Y23.2其管角不通，即不能輸出交流100V電壓。因此判斷問題出在Y23.2這個固體繼電器上，以及與之相連接的元件上，或者這個繼電器之前的電路E某個元件損壞所致。此時通過手動方式送機械手動作指令，PLC輸入指示器上有關的發光管亮．說明輸入止常。通過PLC指示器檢查與機械手旋轉有關的內部繼電器C111.5和C111.4，當送機械手逆時針00旋轉指令時，發現C111.4有電而C111.5無電。梯形圖中電路的接法正好是C111.4常開點與C111.5的常閉點串聯．然后驅動輸出繼電器Y23.3，這時Y23．3通電動作，說明電路工作正常。此時PLC輸m指示器上表示Y23.3的指示燈亮，經測試Y23.3的負載端也確有交流100 V電壓輸出．電磁閥動作，其上的指示燈亮。機械手完成逆時針0° 旋轉。而當送機械手順時針180°旋轉指令時，經檢查C111.5有電，而C111.4無電．由于C111.5的常開點與C111.4的常閉點串聯，說明電路是通路的，而由C11.5和C11.4驅動的輸出繼電器Y23.2就應該有電。檢查PLC輸出指示器，發現表示Y23.2的指示燈亮，而測試Y23.2繼電器的輸出端，并沒有交流100V電壓，其輸出只在零點幾伏。這說明該繼電器已損壞，換上一個同型號的繼電器，報警消失，故障徹底排除。

4 結論

　　1)機械手同轉機構不外乎有兩類。一類是機械傳動．一類是液壓傳動。VMC300加工中心是20世紀80年代初的產品，采用液壓傳動方式，即采用液壓馬達、電磁閥、流量控制閥等來驅動機械手的運轉。應該說采用液壓傳動較之采用變頻調速電動機驅動的機械手回轉機構來講，就其電氣控制系統而肓，要簡單得多，也比較直觀，一般不容易出現故障。但也有它的特殊性，隨著設備的使用環境、加工條件、工件的復雜程序、所用刀具的數量多少而有所變化，尤其是刀具的長度．刀具的質量以及刀具在刀庫的分布情況也是一個很重要的因素。

　　2)基于上述論證、分析和排故方法，對以后陸續出現的該機床機械手的其它幾個液壓缸的密封元件的類似故障，用上述方法進行論證、計算和設計，使機械手上的全部4個液壓缸活塞上的密封元件都用國產的密封原件進行了代替．實現了國產化，同時又將活塞的結構重新設計和制造．使這臺加工中心機械手的全部動作都達到所要求的技術指標。這些棘手的故障得到了合理解決．正式投入使用后工作一直正常，從而使這臺設備在生產中繼續發揮重大作用。
