隨著我國進出口貿易的飛速發展。但競爭也不斷加劇，如何提高客戶滿意度一直稱為外貿企業不懈追求的目標，因此引入CRM已經成為這些企業的共識。但對于廣大中小企業來說，巨大的硬件和軟件投資，加之沒有專門的IT專業維護人員，使他們普遍感覺力不從心。云計算的發展和普及，以及云計算的低成本實施費用為這些企業應用CRM帶來了前所未有的契機，本文采用Spring Source的Cloud Foundary云平臺并結合Spring框架技術和Flex RIA技術開發了可定制的面向中小外貿企業的CRM系統，極大降低了這些企業實施CRM的成本。推動了CRM的普及和推廣容。
1 系統實現技術
1.1 基于Java平臺的云計算平臺Cloud Foundry
CloudFoundary是SpringSource公司開發的基于Java平臺，內置Spring支持的自助式云計算平臺，用于部署、運行和管理JavaEE企業級應用。此于計算平臺提供了一站式服務的云管理界面，使得在云計算環境下部署Java平臺應用非常簡便和快捷。
該云平臺使用Spring的tcServer作為其應用的Application Server，它是與Tomcat6兼容的增強型運行環境。SpringSource不久將與SalesForce合作發布新版的VMForce云計算環境，全面支持Java和Spring框架，并融合SalesForce.com數據庫和其領先的CRM平臺技術，提供性能和功能全面優化的云計算平臺。
1.2 Spring框架
Spring是一個開源框架，由Rod Johnson創建。它為了解決企業應用開發的復雜性而創建的。Spring使用基本的JavaBean(POJO)來完成以前只能由EJB完成的事情。然而，Spring的用途不僅限于服務器端的開發，從簡單性、可測試性和松耦合的角度而言，任何Java應用都可以從Spring中受益。Spring的核心是使用IOC容器和注入方式完成Java對象及其依賴對象的創建和封裝，現代企業級應用已全面采用Spring作為核心對象管理器。
1.3 BlazeDS框架
BlazeDS是Adobe公司開發的用于連接Flex客戶端和JavaEE服務器端的通訊服務開源框架，它能夠使得運行在瀏覽器的Adobe Flex應用程序與服務器端的Java應用程序相互通信。BlazeDS使用二進制數據通訊協議AMF在客戶端和服務器端傳輸數據，要比傳統的HTTP協議的文本傳輸協議要快至少10倍。因此Flex客戶端的響應速度要比普通的HTTP協議快得多，也比異步傳輸?shù)腁JAX也高效得多，尤其傳遞CRM的大批數據尤其明顯。
1.4 SpringBlazeDS集成框架
2009年底Adobe與Spring開發了新的框架技術Spring BlazeDS InteFation�？梢岳肧pring框架技術通過Adobe Flex、BlazeDS、Spring以及Java技術創建RIA應用。開發者可以通過BlazeDS公開Spring管理的服務而無需額外的配置文件，進而將Spring的易用性與Flex、BlazeDS以及Java整合起來快速創建企業級RIA應用。
由于使用普通的BlazeDS Remote Object技術是無法得到Spring管理的對象的，也無法利用Spring注入的依賴對象，因此需要使用Spring BlazeDS集成框架，使得Flex客戶端直接與Spring管理的服務器端業務對象通訊，完成Flex與服務器對象的協作和調用。
2 系統設計與實現
2.1 總體結構設計
系統總體采用分層結構的MVC模式，服務器端使用JavaEE平臺為基礎，持久層采用Hibernate框架，對象管理層使用Spring，由Spring的IoC容器全面管理服務器端所有的Java類對象，實現對象間依賴關系的注入�？蛻魧硬捎肍lex4 RIA框架，實現了媲美桌面的Web應用操作模式。Flex使用BlazeDS框架實現客戶端直接與服務器端業務對象的交互，避免使用類似Struts等控制層框架，簡化了系統的設計，提高了系統的工作效率。
因?yàn)锽lazeDS無法直接取得Spring管理的業務對象，系統使用Spring BlazeDS Integration框架，將Spring管理的Bean對象發布為Flex客戶端可以直接訪問的Remote Obiect。系統的整體結構參見圖1所示。

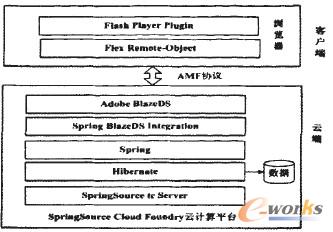

圖1 CRM系統分層結構圖
從中可以看出不同框架技術在系統中的層次結構和職責。
2.2 持久層設計

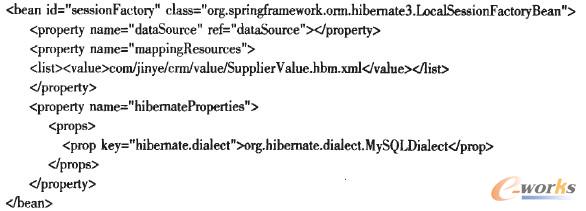

持久層完成Java對象與數據庫表的ORM映射，系統使用Hibernate框架技術，避免了繁雜的JDBC SQL編程，提高了項目的開發效率和迸度。更進一步使用Spring管理下的Hibernate整合技術，使用Spring配置方式管理Hibernate的SessionFactory對象，Spring配置Hibernate的示意代碼如下：

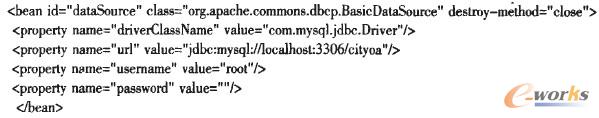

與本地開發不同的是云計算平臺下，由于服務器采用虛擬主機技術，無法像本地服務器那樣配置數據庫連接池，因此需要CRM系統自己管理數據庫連接池。本系統使用Spring管理下的數據庫連接池，運用Apache開源DBCP框架配置連接池代碼如下：
配置的數據庫連接池對象dataSource，直接被Spring注入到Hibernate框架，用于得到SessionFactory對象。目前Cloud Foundry云平臺只支持MySQL數據庫，未來為提供其他類型的數據庫。
2.3 業務層設計
業務層對象用于實現CRM系統業務方法，其采用面向接口設計原則，由Spring管理實現類對象，并注入持久層的HibernateSessionFactory對象，業務對象配置代碼如下：

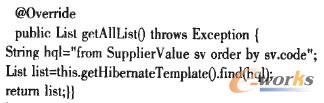

為簡化業務層代碼，使用Spring整合Hibernate的HibernateTemplate封裝Session和HQL的執行。業務層的簡化示意代碼如下：
由于可見使用此種方式將極大減少項目的代碼編程量，對加快項目進度意義巨大。
2.4 傳輸層設計
傳輸層的作用是提供Flex客戶端與Spring管理的服務器端對象之間雙向數據傳輸和方法調用。此層采用Adobe的BlazeDS和Spring BlazeeDS Integration開源框架，使得Flex客戶端可以直接訪問Spring管理的業務層對象，并且也是在Spring的配置文件中進行配置，不需要單獨的BlazeDS remote object配置文件，簡化了遠程服務對象的管理工作，Remote對象的配置代碼示意如下：< flex：message-broker/ >，只此單句即可。
在標題2.3的業務對象配置時，增加一句< flex:remoting-destination/ >就將此業務對象發布為Flex可以訪問的遠程對象，要比原始的BlazeDS簡單得多。
2.5 RIA客戶端設計

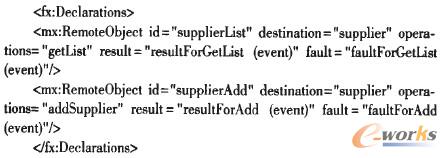

客戶層采用Flex4的Spark UI組件和ActionScript分別實現MVC模式的View和Control層，實現與系統用戶的交互，并通過Spring BalazeDs集成框架發布的Remote Object，實現與業務層對象的通訊，進而完成CRM業務處理。如下代碼為Flex中聲明Remote Object：
其中destination指定的名稱即為在Spring配置的Bean的id。
2.6 系統云計算平臺部署
Spring Source公司提供了部署Java應用的自助式云計算平臺，將開發的Java應用部署文件WAR和數據庫表的DDL腳本文件通過Cloud Foundry部署UI。參見圖2所示。

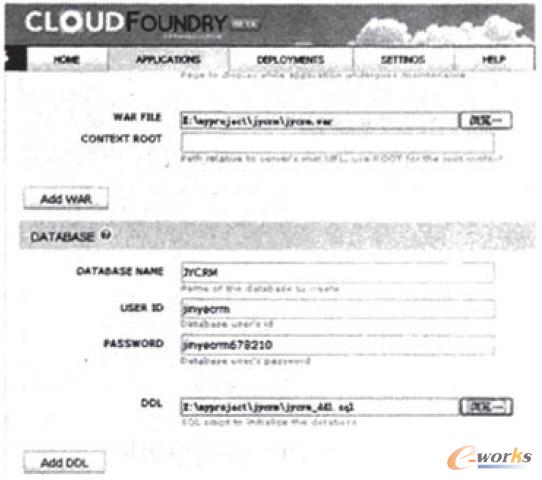

圖2 Spring Cloud Foundry云計算平臺部署界面
在使用Cloud Foundry之前，需要使用VISA信用卡在Amazon彈性云EC2平臺上申請帳號并得到數字驗證證書，才能使用CloudFoundry云計算平臺。在云計算環境下部署CRM系統后，即可訪問此Web應用。
3 結論
采用此模式開發的外貿企業CRM系統已經在大連今冶機械有限公司成功部署運行，為企業帶來了顯著的經濟效益。該公司的大連總部和發布在全國各地的工廠通過該CRM系統實現了全程自動化的客戶訂單和發運管理等外貿業務處理。促進了企業業務的高效化運作，且沒有投資任何硬件和軟件。該系統完全運行在云計算環境中，只是按流量支付云計算平臺使用費。未來該模式CRM將會有非常廣泛的市場前景。
