0 引言

    開目3DCAPP-A（開目三維裝配工藝規劃軟件）是三維CAD技術與產品裝配工藝設計在企業的深化應用�？奢敵隹梢暬�的工藝指導文件， 直觀指導現場生產，并對企業員工進行職業培訓及增強產品售后安裝調試宣傳效果。

    青島宏大紡機是國內清梳聯產品龍頭企業，在喂棉箱產品裝配工藝設計中，采用了3DCAPP-A進行三維裝配規劃，優化產品工藝BOM，將產品局裝、總裝工藝過程以可視化文件呈現出來，提升了產品工藝設計水平。

    1 3DCAPP-A在產品裝配設計中的應用問題解決

    1.1  宏大公司三維設計采用pro/e，標準件的使用與其它軟件不同，如果不進行格式轉化，KMCAPP-A軟件無法識別，導致產品裝配工藝結構不完整，這給工藝設計帶來很大問題。通過格式調整，使KMCAPP-A可以識別、轉化pro/E的標準件，成為了解使用三維裝配規劃軟件的第一步。

    將pro/E用到的標準件通過實例化轉為xpr格式，解決了標準件在KMCAPP-A讀取轉化問題。

    1.2  根據KMCAPP-Ａ軟件的應用特點，將產品結構優化，使產品三維裝配結構符合安裝工藝要求，可以減少三維裝配選擇操作的時間，提高準確性，并使工作過程舒心 。

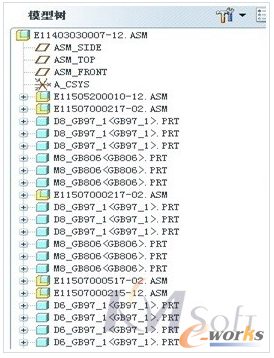

    Proe模型樹

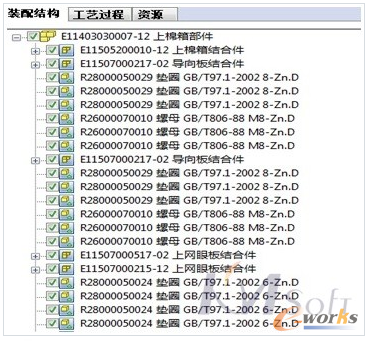

    KMCAPP-A結構樹

    通過對比兩個軟件的結構樹，在KMCAPP-A三維裝配里面完成的裝配工藝，完全符合工藝設計要求。KMCAPP-A對產品名稱及零件屬性的支持也很好，可以清楚地展示零件、標準件使用。

    1.3 KMCAPP-A是針對裝配工藝設計可視化的應用軟件，解決并了解上述兩個方面最基本的問題后，工藝人員要對整個軟件模塊的功能進行詳細學習應用，從裝配模型導入、裝配過程規劃、裝配信息發布、與KMCAPP裝配工藝集成，輸出到其它多媒體制作軟件，發揮各自的優勢，最終形成圖文并茂，聲音文字互補的產品安裝指導、產品性能講解推廣等可視化文件。

    2  KMCAPP-A在產品裝配中的應用意義

    2.1  與傳統的產品裝配工藝設計相比較，三維裝配工藝規劃設計可以更為直觀清晰的表達安裝工藝流程，解決了裝配工藝編制完以后沒有裝配工人耐心學習、參照安裝的局面，安裝現場還是以設計圖紙為主，工藝設計人員辛辛苦苦做出來的裝配工藝只能存檔。這樣，產品安裝沒有了工藝指導，成了擰螺絲、搭積木，沒有技術含量的堆積零件過程。設備的設計要求、設計指標以及穩定性得不到保證。并且，安裝現場布局混亂，一度造成天車吊裝零件超出天車工作范圍的現象。

    2.2  經過在宏大喂棉箱產品上采用KMCAPP-A進行產品裝配工藝規劃，對產品的局裝、總裝進行可視化設計。同時，通過可視化安裝工藝，對設備安裝現場進行合理規劃，劃分局裝區域、局裝零件存放區域；總裝區域、總裝零件存放區域、標準件及輔料區域、裝箱區域。使整個設備安裝布局科學合理，物流符合安裝工藝要求。

    3  KMCAPP-A三維裝配規劃軟件的應用

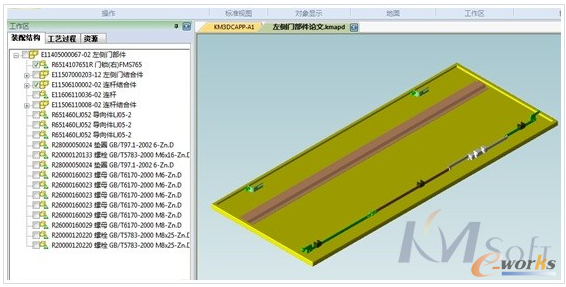

    3.1   通過導入需要進行三維裝配的文件，這是喂棉箱左側門部件局裝圖。

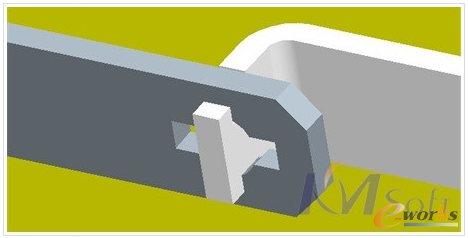

    進入工藝過程模塊，進行零件裝配規劃設計。左側門有一個十字花結構，連桿需要豎起來插入后，再轉90°呈圖示狀態。

    借助于KMCAPP-A定位夾方位調整功能，可以很方便的制作這種實戰性、針對性較強的工藝效果。

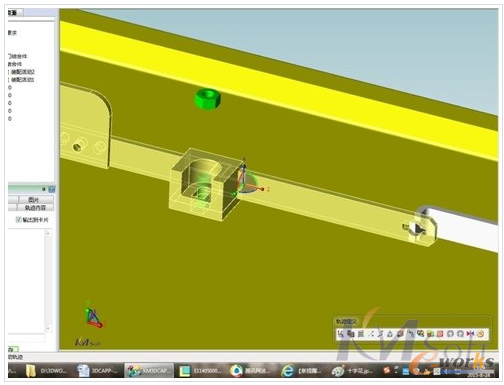

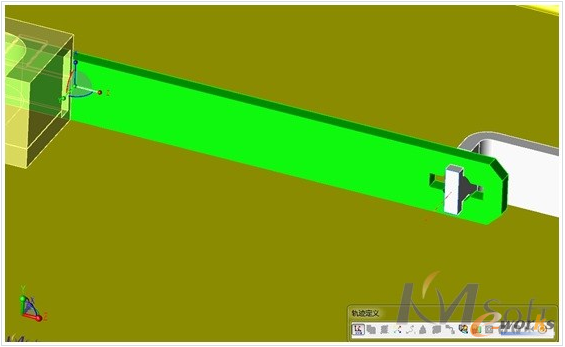

    導入安裝件以后，此時，連桿和導向件的坐標系位于導向件，使連桿的運動軌跡繞十字花中心旋轉，就要移動坐標到十字花中心，通過定位夾方為調整功能，調整坐標至十字花中心。

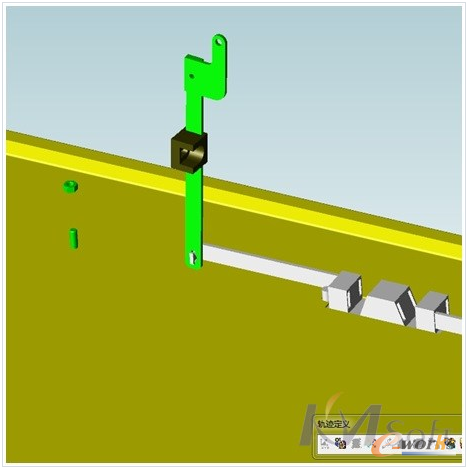

    具體操作：軌跡定義---定位夾方位調整—選中Z軸---鼠標移到工件面上，鼠標自動捕捉工作面中心，單擊鼠標左鍵確定，坐標就移到該面，并定位在中心，關閉定位夾方位調整，旋轉坐標，使零件呈豎直位置。

    這樣，形成了符合實際需要的仿真動作。KMCAPP-A在定位夾方位調節上展現出來的實用性功能，可以使使用者更清晰的展示安裝工藝，使產品安裝工人對于局裝、總裝流程有深刻的理解。

    3.2   通過三維工藝規劃軟件在現場的推廣應用，提高了人員在不同崗位流動工作的靈活性。加強裝配工人技能培訓，使裝配工人具備不同設備的安裝能力和水平，可以根據生產任務的需求，在各工位上調配人員，對生產能力的平衡起到了很大幫助。

    4   結束語

    KMCAPP-A具備強大的仿真功能，通過喂棉箱產品整機裝配工藝應用，三維可視化裝配工藝使工藝人員、生產管理、裝配人員感受到了新技術帶來的視覺沖擊，提升企業工藝技術水平。
