1、設備概述
質量是企業的生命，美觀、清晰的鋼板標識是十分必要的。濟鋼中厚板廠使用丹麥MAGNEMAG公司生產的鋼板自動噴號機，該設備主要完成鋼板成品表面信息的自動噴涂、鋼字的自動打印以及在鋼板側面噴涂條碼標識及說明信息。根據實現的功能不同，該設備分為兩部分：一部分是噴漆和打鋼字設備；另一部分是邊部噴條碼設備，兩個設備共用一臺HMI（人機交互界面）進行數據的輸入和Ethernet網生產數據的傳輸，保證了數據傳遞的準確性。
該標記設備標記方式不一，可噴印或沖印，均采用點陣式圖形把字母數字字符或客戶要求的特殊字符及標識直接噴至靜止或運動的鋼產品表面�？刂� 軟件的設計是目標導向式的，因此可以按照包含概念中的特殊模塊設置。軟件模塊里特別提供了一套完整方便的組合軟件程序�？刂葡到y(tǒng)還設有連鎖信號裝置實現全面安全生產。
1.1設備的組成
該設備的主要組成部分有三個部分，一是面噴部分，即用電磁激活噴槍，使用白色涂料字符噴印到鋼板的表面，形成標識；二是打鋼字部分，即用 電磁激活鋼字頭，在鋼板上打上鋼印或者是船級社的標記；三是側噴，即用電磁控制連續噴墨，在鋼板的厚度方向上標識上條形碼或者字符等。其輔助設備主要有噴印頭的定位設置及必要的支撐鋼架，以及組合式漆/氣供應裝置等。如下圖所示：
主體設備是組合式面噴、打鋼字頭和側噴一體化的噴號機，在輥道上方設有龍門式的鋼支撐架，由安裝在輥道兩側地面的支柱支撐。面噴和打鋼字的噴頭從小車的平行臂上懸下，小車可以使噴頭在作業過程中降低并與鋼板接觸。側噴頭有一個線性向?qū)аb置用于側噴頭的升降。噴頭升降是由氣缸驅動的。在橫向或者長度方向的噴印中，噴印頭可旋轉90。此旋轉動作由氣缸提供動力。 噴印頭的編碼器用于給噴印控制系統和噴印的定位提供反饋信息。
噴號機需要噴漆和壓縮空氣，因此設備提供一個供漆供氣系統。此系統需要放在噴號機附近-距離噴號機15米以內。HMI人機交互計算機用于標記數據的輸入、編輯和存儲，PC觸摸屏用于機器可調參數的設置和機器狀態的顯示。噴號機設備可以接收從L2發來的標記數據。操作工也可通過操作HMI手動輸入和存儲數據進行噴印作業。
1.2技術數據
設備安裝位置：設備安裝在輥道旁。
鋼板規格：長度6 - 25 m，寬度1.5 – 4.1m，厚度6 – 50 mm，鋼板溫度-5 to 200° C，浪形.最大 10 mm/m長度方向，翹頭最大 50mm，標記停止時間－即寬度方向噴印， 沖印及側噴16 sec’s ，長度方向噴印時鋼板速度0 to 1.2 m/sec。
2、標記效果圖
操作工可以選擇長度方向或?qū)挾确较驀娪?/div>
2.1長度方向噴印

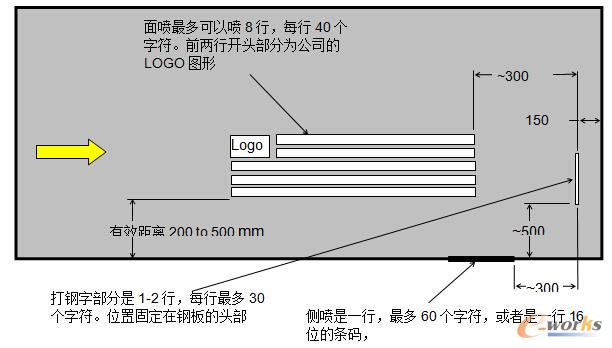

第一次噴印后，噴印可在長度方向重復，面噴的閱讀方向為鋼板右側，鋼字的閱讀方向為鋼板前端。長度方向噴印示意圖如下所示：
2.2寬度方向噴印

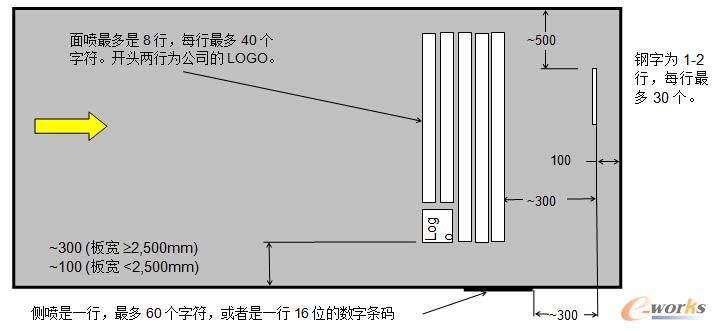

噴印閱讀方向為鋼板前端。沖印閱讀方向為鋼板前端。寬度方向示意圖如下所示：
3、標記字符：
3.1面噴

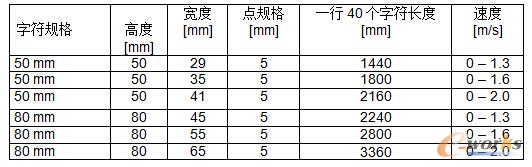

字符類型為字母數字點陣圖形，高度如下表所示：
噴印的字母數字字符基于以下點陣：
13 x 10 (10點高)字符 50mm高，21 x 16 (16點高)字符 80mm高，13 x 10 (10點高)字符 50mm 高及21 x 16 (16點高)字符 80mm 高。
10點高字符寬度方向點之間可設置13處“½點”間隔，16點高字符可設置21處“½點”間隔，且點之間不會重疊。
面噴可選擇以下4種基本噴印效果布置

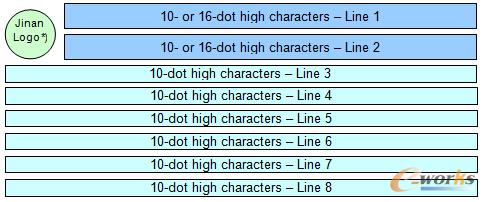

第一種：

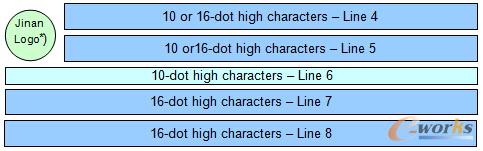

第二種：

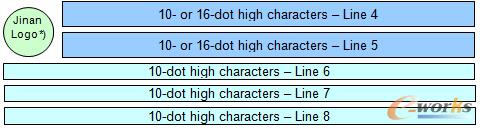

第三種：

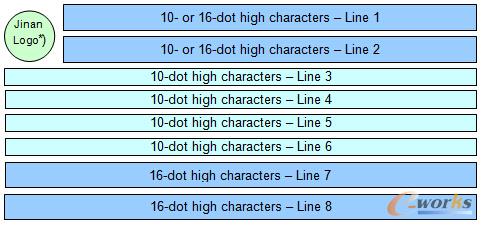

第四種：
所有字母數字字符對于10點高單或雙點陣字符適用于每一行，16點高單或雙點陣適用于前兩行或后兩行，如上所示。每行噴印的字符數取決于鋼板寬度及字符高度及寬度，特別是當選擇16點高字符時且第一行噴印的廠徽LOGO也限制字符數時，需特殊考慮。
3.2打鋼字沖印
字符類型： 組合數字字母字符，9 x 7點陣（7點高）
字符規格：高度10.5 mm (7 dots high7點高)，寬度約 7.5 mm。最大長度-包括30個數
字字母字符. 約270 mm

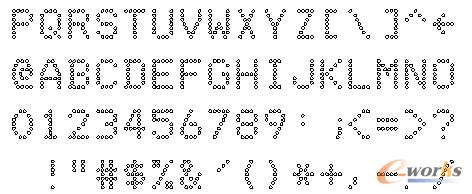

字符是根據9×7點陣型來選用的，即：字符7個點高，5個點寬，點之間距可排放1/2點寬，這樣共計9個點的位置。請參照下面標準字符。
小寫字母可以包括在沖印中。9點高的特殊字符、標識、船級社字符也可沖印，但寬度可能有些許變化。

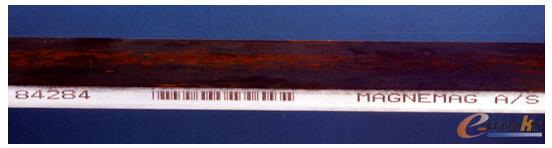

3.3鋼板側噴
字符類型：組合字符、條形碼、點陣。在白色底漆帶上噴印黑字。
點陣/字符高、寬度的設計：2.1 x 3.3 mm，；4.0 x 6.4 mm ；6.4 x 9.5 mm (高度最高 12mm)。
間距的設計： 點陣5 x 7 時，間距為4個字符/厘米； 點陣10 x 16時，間距為2個字符/厘米； 點陣16 x 24時，間距為1½個字符/厘米。
一行60個字符長度： 7點高時長度為150 mm，16點高時長度為 300 mm；一行54個字符長度：24點高 時總長度為360 mm。請注意，噴印超過54個字母數字字符時，字符高度最高為6.4mm（16點高）；一組16位條形碼字符長度為140mm，總字符的一行長度 最長500 mm；在白漆帶上噴印 的白漆底帶長520mm。
4、功能說明
鋼板定位后，在沖印和側面噴印過程中是停止的 。如果進行“寬度方向”噴印，在沖印、側噴結束后，鋼板繼續保持停止以進行“寬度方向”噴印。如果進行“長度方向”噴印，則在沖印、側噴結束后，鋼板在運動中進行噴印。噴號機可以單獨使用沖印、側噴或者沖印功能，也可以組合使用這三種功能。
⑴ 沖印、側噴和長度方向的噴�。�
沖印1行數字字母字符（包括9點高的特殊字符）及側噴一行數字字母字符及條碼 以及下一步的噴印頭定位 ，即從鋼板停下等待標記，接收到開始標記信號-直至沖印，側噴結束后輥道釋放以及噴印頭橫向定位所需時間為：最長 12 秒。沖印第2行30個數字字母字符，最高9點高，需要增加8秒.
⑵ 沖印、側噴和橫向噴印
沖印1行數字字母字符（包括9點高的特殊字符）及側噴一行數字字母字符及條碼 以及下一步的噴印8行數字字母字符及廠LOGO ，即從鋼板停下等待標記，接收到開始標記信號直至標記完成厚輥道釋放所需時間為：最長16 秒。沖印第2行30個數字字母字符，最高9點高，需要增加8秒.
5、結束語
鋼板自動噴號機的投用給濟鋼的產品質量帶來很大的改觀，大大節省了人工的勞動強度，實現了全線自動化控制。在市場經濟競爭激烈的今天，高質量、美觀的鋼板提高了信譽度，在鋼鐵企業有很好的應用前景，筆者將分三個章節講述一下自動噴號機的功能及具體應用。
