葉輪是離心泵的關鍵部件，它是由若干彎曲葉片構成的。葉輪的作用是將原動機的機械能直接傳給液體，以提高液體的靜壓能和動壓能。葉輪的造型獨特，而在中望3D中，僅需要通過旋轉、圓周陣列、掃掠、拉伸、倒圓角等功能即可輕松完成葉輪的建模設計。在本篇文章中，小編將以圖1中的葉輪為實例，向大家介紹如何使用中望3D進行葉輪設計。
圖1 葉輪效果圖
下面，我們分步來向大家介紹葉輪建模設計的操作。

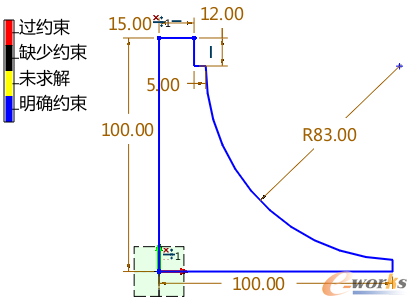

第一步，在XZ平面新建草圖，繪制如圖2所示草圖輪廓。
圖2 葉輪軸心草圖

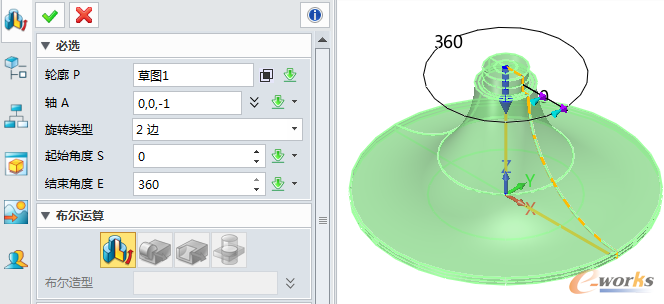

第二步，完成草圖，然后運用“旋轉”命令做出葉輪軸心，如圖3所示。
圖3 葉輪軸心

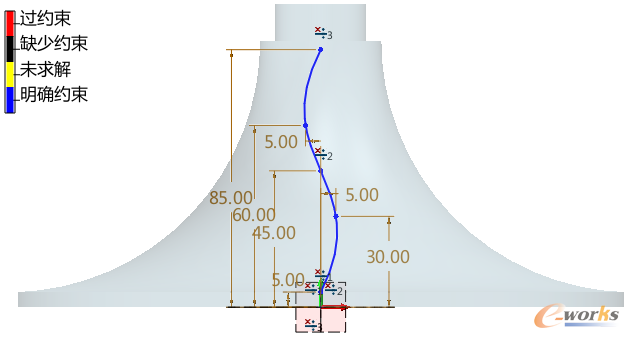

第三步，在XZ平面新建草圖，繪制如圖4所示的草圖輪廓。
圖4 草圖

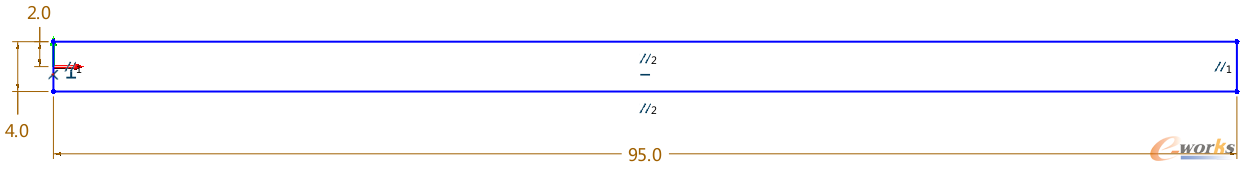

第四步，新建偏移XY平面85距離基準面，然后在此基準面新建草圖，繪制如圖5所示尺寸輪廓。
圖5 草圖

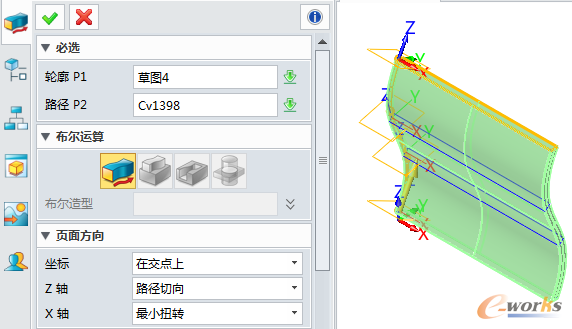

第五步，運用“掃掠”命令構建葉片，注意輪廓選圖5草圖，路徑選圖4草圖，如圖6所示。
圖6 掃掠生成葉片

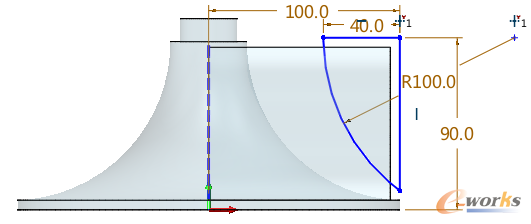

第六步，在XZ平面繪制如圖7所示草圖。
圖7 草圖

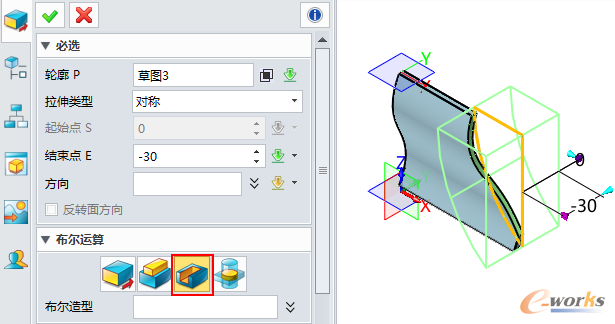

第七步，運用“拉伸”命令布爾減運算切除葉片多余部分，如圖8所示。
圖8 葉片構建

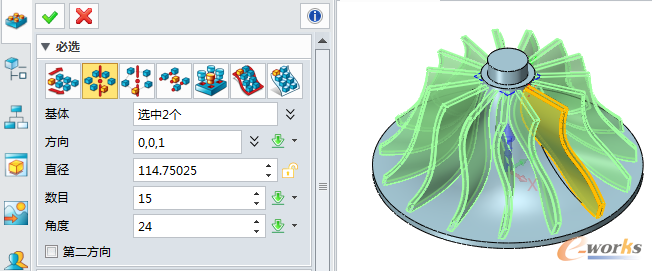

第八步，運行“陣列特征”命令中圓形陣列創建完整葉輪，如圖9所示。
圖9 圓形陣列特征

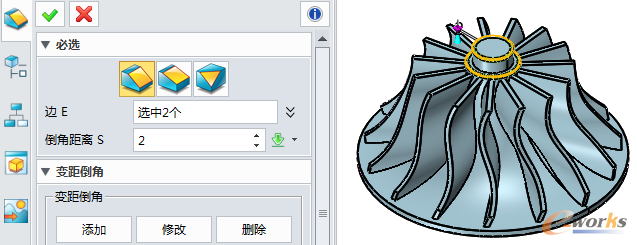

第九步，最后倒角處理和葉輪添加金屬顏色，如圖10所示。
圖10 倒角
在本次實例教程中，通過對中望3D旋轉、掃掠、布爾運算等基礎功能的靈活地組合與利用，葉輪的建模設計即快速完成了。中望3D是專業的三維CAD/CAM設計軟件，具有易學易用、操作便捷的特點，而在本教程中所運用到的相關功能，設計師們?nèi)绻苁炀氄莆�，熟悉運用，相信對設計其他產品是非常有幫助的，快來體驗下吧！
