0 引言

    模具是現代工業生產中大批量生產各種產品和日用生活品的重要工藝裝備。采用模具生產零部件，具有生產效率高、質量好、成本低、節省能源和原材料等一系列優點，已成為當代工業生產的重要手段和工藝發展方向。現代工業品的發展和技術水平的提高，在很大程度上取決于模具工業的發展水平，因此模具工業對國民經濟和社會發展將起越來越大的作用，因此模具列為機械工業技術改造序列的第一位、生產和基本建設序列的第二位，確立了模具工業在國民經濟中的重要地位。

    隨著模具工業的快速發展，制造企業對級進模模具設計人才的需求越來越大，要求也越來越高。目前現有的模具設計人才遠遠無法滿足制造業的需求。那些能熟練使用NX繪圖軟件進行級進模設計的人才，是目前社會比較缺乏，企業急需的人才。

    下面我就以（圖1）零件為例，用NX軟件從八方面對級進模模具設計進行探討。

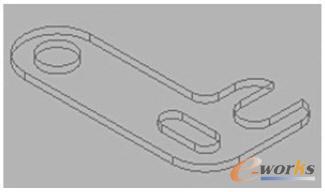

圖1 零件模型

1 零件的預處理

    1.1 一般來說，使用Progressive Die Wizard（簡稱PDW）系統，可以設計任何鈑金模型的級進模。如果設計部件是用NX鈑金設計特征設計的（圖2），則PDW可以使用此部件。

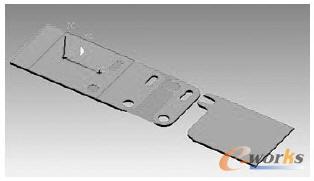

圖2 用NX鈑金設計特征設計

    1.2 如果部件模型是非參數化的模型，可以使用特征識別工具去識別并重構此模型。經過特征識別和重構處理后的部件模型即可用于PDW系統。

2 工程初始化

    2.1 創建新工程，工程初始化對話框有兩個頁面，分別是創建和打開頁。

    2.2 指定工程路徑，選擇工程裝配體保存的路徑，并指定工程名字。

3 成型工藝設計

    3.1 工藝預定義工藝預定義是一個可選的步驟，用于給包含鈑金特征的部件定義工藝特征。

    3.2 毛坯展開毛坯展開對話框提供工具讓用戶在工程初始化之后展開零件。

4 毛坯的排樣

    使用毛坯排樣可以在平板上設計毛坯的排樣，并指定所用條料的寬度和兩個工步之間的步距。（圖3）

圖3 毛坯的排樣

5 廢料的設計

    廢料設計可以在平板上設計出合理的沖切廢料，還可以設計條料的導正孔。（圖4）

圖4 廢料的設計

6 條料排樣的設計

    6.1 條料排樣

    6.1.1 初始化創建初始化中可以完成的工作有：指定材料的送料方向，指定總的工步數，指定每個工步的零件數。（圖5）

圖5 條料排樣

    6.1.2 仿真它主要提供了一個模擬工具，用來模擬條料排樣的結果，以便檢查條料排樣是否正確。

    6.2 工藝力的計算

    自動計算用戶可以用工藝力的計算對設計中的工藝特征自動地計算。

7 模架的設計

    7.1 模架的設計在完成了前面的工藝設計步驟后，進入到級進模結構設計階段。PDW提供了各種類型、規格的標準模架三維裝配模型，并包含了常用的組件。（圖6）

圖6 常用的組件

    7.2 標準件設計PDW的標準件設計模塊中包含了大量級進模設計中常用的標準件庫，用戶可以選擇然后調入到當前設計項目中。如導柱導套設計。（圖7）

圖7 導柱導套設計

8 沖裁組件的設計

    8.1 設計沖頭用戶選擇一塊廢料，單擊設計沖頭按鈕即可設計沖頭。（圖8）

圖8 設計沖頭

    8.2 設計沖裁凹模用戶選擇一塊廢料，單擊沖裁凹模按鈕即可設計沖裁凹模。（圖9）設計的模具如圖所示。（圖10）

圖9 沖裁凹模設計

圖10 設計的模具

9 結束語

    雖然我國的模具有了很大的發展，但與工業發達的國家相比還存在較大的差別。主要表現在：模具專業化生產和標準化程度還較低，使得生產效率和經濟效益還不高。模具品種還比較少，精密、復雜、大型、長壽命模具還不能滿足國內市場的需要。模具CAD/CAM技術采用不普遍，先進制造技術的NC、CNC加工設備層次低、數量少、開發利用率低、生產力量分散，使模具設計與制造的周期較長，精度不高。模具新材料使用量少、性能不高，模具先進熱、表處理技術應用不多，因而模具的壽命不長。

    國家在很長一段時期沒有把模具工業比重看得重要，模具專業設計人才，就是說缺少具有計算機模具軟件設計、開發與制造工藝相結合的高科技人才，沒有把設計制造聯接起來，而是處于分面治之的一般水平。沒有把CAD/CAM這門知識密集、技術密集、多學科交叉與滲透的學科技術在模具生產中得到完美無缺的應用。

    模具設計是決定模具開發制造能否成功的先決條件。模具設計水平要求高而獨具特色。設計過程自動化，程序化，并且使用優化程序，模擬成型過程（例如沖壓成型、壓塑成型）采用交互式設計方法即：人（經驗）和計算機統一優化。

    總之，使用NX軟件可以方便、快速的進行級進模設計，在工廠、企業中將會應用得越來越廣泛。由于本人水平有限，不對之處請師長批評指正。
