ENOVIA是IBM／達索公司開發的一款用于產品數據生命周期管理系統軟件，該系統作為產品數據管理，協同設計管理平臺，使研發設計人員、工藝工裝人員等能夠利用該平臺進行研發設計、工藝工裝并行制造，并形成單一產品數據源。但這些人員隸屬于不同的部門，甚至不同的公司，具有不同的職責和權限，例如創建、更改、審批、查看等權限，必須有效地保障這些數據，避免對單一數據源損壞以及保證人員例行其職責。因此簡化系統管理員的操作流程，方便地管理用戶，有效地進行安全訪問控制是系統的根本需求，該文針對ENOVIA VPM系統詳細介紹了實現該目標的方法。
1 權限管理中的重要概念
(1)上下文：由角色、組織、項目組成，用于表示一個用戶在特定組織和項目中承擔的特定角色，是權限分配的單元。
(2)流程組：各種流程的集合。在ENOVIA VPM中定義了各種流程，涉及到多種操作，如創建零件、數據保存、瀏覽、數據狀態提升等這些操作，這些操作的集合即流程組。
(3)數據組：各種數據的集合 在ENOVIA VPM中定義了以下基本數據組：MyData、MyOrgData、MyDescendant、MyAncestor、AllData。這些數據類型作為最基本的數據類型。用戶可以根據需要對數據組進行擴展。
2 權限訪問控制規則
2．1 一般用戶權限控制規則
設計人員一般具有創建零部件(Part)、文檔(Document)、文件夾(Folder)、ECR、ECO等對象，對自己的數據擁有除提升狀態之外的所有權利，如修改、刪除、移交等。并進行電子審簽流程，進行狀態控制和跟蹤；強度人員一般具有瀏覽權限，對數據下載并進行強度計算，對零件的屬性進行更新，工裝人員、重量人員等也可以創建零件等，但只能對自己創建的零件進行修改和保存。
2．2 特殊用戶權限控制規則
除上述用戶外，在整個產品研制生命周期中還有各種不同角色的用戶參與工作。根據用戶角色的不同， 訪問數據的權限也不相同。ENOVIA VPM主要是對CATIA設計的數據進行管理，不可避免地用到標準件庫和材料庫，而這些庫在CATIA／ENOVIA中是通過Catalog的方式進行管理；在設計中，主要是關聯設計，設計人員參考骨架和基準面設計。并且基準面和骨架決定了整體架構，這些數據也必須由相關部門專門進行管理。這些典型的用戶角色以及他們所擔任的主要任務與所能操作的功能權限之間的關系如下：
(1)標準件組：負責系統中標準件對象的管理，擁有對標準件的創建、刪除、修改等權限。設計人員可以直接查詢和調用其創建的處于發放狀態的標準件 。
(2)材料組：負責系統中材料對象的管理，擁有對材料的創建、刪除、修改等權限。設計人員可以直接查詢和調用其創建的處于發放狀態的材料 。
(3)產品結構管理(PSM Product Structure Management)：負責管理產品PRC(Product Root Class)組織結構，建立、修改產品結構樹等。
3 權限訪問控制實現及應用
3．1 基于上下文的訪問控制模式

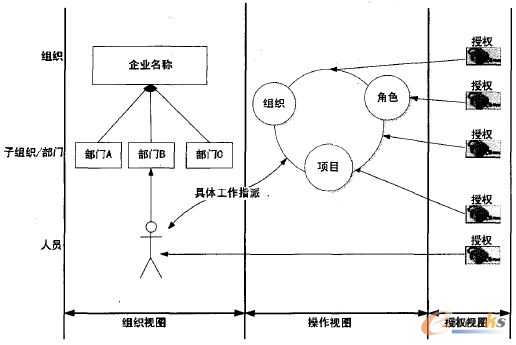

ENOVIA VPM系統主要是通過賦予上下文權限來控制用戶訪問權限，大部分授權都是對上下文完成的，人員被分配到不同的Context中，承擔不同的角色。一個人可以被賦予多個Context，同時可以擁有這些Context的所有權限。通過人員加入和退出某個上下文，就可以實現人員權限的動態調整�；谏舷挛牡脑L問控制模式如圖l所示。
圖1 基于上下文的訪問控制模式
對Context進行權限設置，具有很好的擴展性。在ENOVIA VPM中可以對個人、組織等設置權限，但是這些特性都可以設置成Context，添加具有相同權限人員時，只需要在該Context中添加人員中即可，而不用再單獨進行設置。
3．2 權限設置擴展
上下文權限設置是系統的基本設置方法，ENOVIA VPM系統主要是對設計數據進行生命周期管理，進行協同設計和并行設計。因此涉及到不同項目，不同組織，不同角色，和零件生命周期不同階段的權限進行管理，對權限的要求也是不一而足。根據實際的設計生產需要，對權限的需求擴展及實現歸納如下：
3．2．1 不同的設計部門人員展現不同的視圖和屬性頁面
根據生產的需要，需要在ENOV1AVPM中對零件填寫不同的屬性，以便提取這些屬性信息，生成各種報表。而這些屬性涵蓋不同的部門，如材料部門和工裝部門，并且不同的部門要顯示部門關注的屬性選項，并進行填寫。
針對上述需求，ENOVIA VPM中采用了Mask機制。Mask定義了對象及屬性的訪問控制權限(如創建、讀，寫，查詢)。在ENOVIA VPM中，對象被稱為實體(entities)，通過修改Mask中定義的實體的讀取權限，并在上下文權限賦值時設置該Mask，即可對對象進行屬性訪問控制。
3．2．2 自定義數據組和流程組
ENOVIA VPM系統中存在上述的5種數據類型，但是在實際系統中，這些數據集不能滿足實際的生產需要，需要用戶自定義數據集和流程集。如狀態是WIP(Work In Progress)的數據，如當前是管理員賬戶。在ENOVIA中稱這類數據為enhanced data groups，并通過predicate language來進行定義l而流程組則是對各種流程的組合。如將加鎖解鎖流程形成流程組，將基本操作，如創建、修改等操作形成基本操作組。通過這些白定義的數據組和流程組，能更好地進行權限分配和權限控制。
3．2．3 靈活合理的加鎖解鎖權限設置
ENOVIA VPM主要支持協同設計，某設計人員對某些數據進行操作時，其他用戶不能操作該數據，并且設計保存或者更改之后，在系統內進行記錄。針對上述需求，ENOVIA VPM提供了Lock／Unlock機制，設計人員在創建或修改數據時必須對該數據或者NHA(Next Higher Assembly)進行加鎖。在實際設計中，存在設計人員對自己的數據進行加鎖解鎖，設計主管可以對組內的數據進行解鎖，設計人員不能解鎖別人已加鎖的數據等情形。通過ENOVIA VPM的Lock機制及數據組的定制，可以對數據進行有效的控制，防止數據遭到損壞以及通過小版本數據的查看，對數據的更改進行追溯。
3．3 實際權限控制

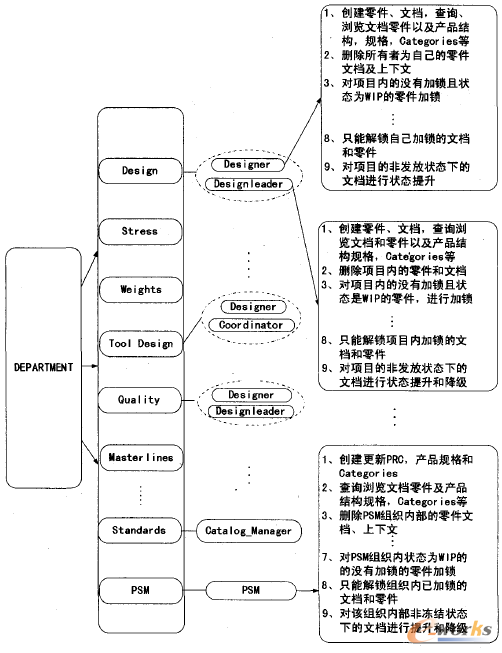

在ENOVIA VPM中，需要根據實際需要，分配不同的權限。如在某項目下，將研發人員按照部門分成：設計人員、強度人員、重量人員、PSM人員、工裝設計人員、質量人員等。這些人員分成不同的角色，如Designer和Design Leader，對應不同的上下文和權限，如圖2所示：
根據上述示意圖，對權限進行設置，保證了數據的有效訪問控制，為產品數據管理夯實基礎。在實際的管理中，不可避免地出現人員變更、職責變更，因此權限設置要具有良好的擴展性和靈活性。在遵從權限控制規章的基礎上，做到權限控制和追溯，實現數據有效管理。
圖2 不同組織、角色及權限分配示意圖
4 應用效果分析
通過權限訪問控制定義在某型號中的應用，實現了不同部門，不同專業，不同角色的不同層次用戶對數據的訪問控制管理，實現關聯設計和協同設計。通過跨部門多學科多專業的參與，工藝和工裝等人員可以在先期就參與到設計中，提高了設計效率，實現了不同專業之間的并行設計。
5 結語
ENOVIA VPM通過自定義流程和數據，對系統的權限設置提供了很強的靈活性。對權限有效地進行管理，可以更加有效地進行協同設計，提高工作效率。而對權限的有效控制，需要在理論掌握的基礎上，不斷摸索和測試。通過實際的應用實施，在保障信息安全的前提下，使設計員能更方便、更快捷的使用系統，共享信息，實現協同設計以提高工作效率。為將來更好的應用于新機研制打下了堅實的基礎。
