1 引言
在機械加工時，定位控制系統一般用在孔加工機床上(例如鉆孔鉸孔和鏜孔的數控機床定)。位控制系統僅控制刀具相對于工件的定位，由一個定位點向另一個定，位點用全功能數控系統來實現定位控制功能，這種系統雖然功能十分完善但其價格十分昂貴，而且，對于中低檔數控機床來說，許多功能對定位控制來說是多余的，如果采用單片機來實現定位控制，需要進行復雜的二次開發，設計硬件電路時，除了微機系統外，還要設計接口電路、抗干擾電路及驅動電路，設計軟件時，要求掌握微機原理及微機的指令系統，并且具有程序開發能力。
PLC是一種數字運算操作的電子系統，專為工業環境設計的一種工業控制計算機采用面向用戶的指令，編程方便。近年來，PLC 在傳統的對開關量處理的基礎上，又增加了數字運算及對模擬信號處理的能力。這給PLC 的應用帶來了巨大的發展前景PLC 驅動步進電機實現點位控制，硬件電路設計簡單、方便、快捷，編程時只要熟悉PLC 的指令即可。
2 用PLC 實現數控系統的定位控制存在的問題
在定位控制系統中，刀具或工件移動過程中不進行切削，為了減少輔助時間，提高工作效率，要求快速移動，而在接近定位點時，為了保證定位精度則要降低速度。同時步進電機的啟動是一個加速的過程，為了維護步進電機及驅動設備，要求驅動脈沖頻率也線性增大。
PLC 以循環掃描的方式工作，PLC 循環掃描一次所需的時間稱為掃描周期。PLC 運行正常時掃描周期的長短與CPU的運算速度，與I/O 點的情況，與用戶應用程序的長短及編程情況有關。通常用PLC執行1KB指令所需的時間來描述掃描速度一般為1~10ms/KB。如果采用傳統的掃描方式來產生驅動脈沖，則要求PLC 掃描頻率要比步進電機工作頻率大一個數量級，才不會導致步進電機出現失步現象，所以步進電機只能在極低的頻率下工作。這樣顯然不滿足快速定位的要求。綜上所述，問題的關鍵就是要實現步進電機。的軟啟動和快速而精確的定位功能。
3 系統方案設計
目前，世界上已有200 多個廠家生產PLC，隨著微電子技術的發展，新型器件大幅度的性能提升。PLC的功能不斷增加，已將原來大中型PLC才有的功能部分的移植到小型PLC上，如模擬量處理，數據通信，高速輸入輸出以及數學計算功能。而價格卻不斷下，降考慮數控機床定位系統的實際工作情況以及我國對PL 的應用現狀。這里決定采用SIMATIC S7-200 系列小型晶體管輸出型可編程控制器PLC主機，以滿足高速輸出的頻率要求。
SIMATIC S7-200 系列PLC的高速脈沖輸出功能是指在PLC 某些輸出端產生高速脈沖，用來驅動負載實現精確控制。高速脈沖輸出有高速脈沖串輸出(PTO)和寬度可調(PWM)脈沖輸出兩種方式：脈沖周期變化范圍是50-65 535us 或2-65 535ms 為16 位無符號數據；脈沖數用雙字無符號數表示，取值范圍是1-4 294 967 295 之間。其輸出不受PLC掃描周期的影響，這樣可以滿足數控系統精確定位的要求。
每種PLC主機最多可提供2 個高速脈沖輸出端，即Q0.0和Q0.1，一般包括在數字量映像寄存器編號范圍內，如果Q0.0和Q0.1 在程序執行時用作高速脈沖輸出，其通用功能被自動禁止。每個高速脈沖發生器對應一定數量的特殊寄存器，包括控制字節寄存器，狀態字節寄存器和參數數值寄存器，它們用以控制高速脈沖輸出形式，反映輸出狀態和參數值。各寄存器功能表如表1 所示。
由已知條件可知可選定 Q0.0 為脈沖輸出端，工作模式為PTO 方式，并且確定為多段模式。
4 應用實例

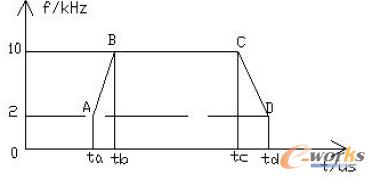

在本控制系統中設刀具或工作臺起始位置在A點，現欲從A點移至D點，其中AD=100mm，定位精度只與步進電機脈沖當量有關，取脈沖當量為0.01mm/步，則需10 000步完成定位。步進電機運行過程中要從A點加速到B點后恒速運行，又從C點開始減速到D點完成定位過程，如圖1所示。
圖1 步進電機工作過程
由此可確定 PTO 為3 段脈沖管線(AB\BC和CD段)。設最大脈沖頻率為10kHz，將2#10100000 寫入控制字節SMB67，允許多段PTO 脈沖輸出，時基為us 級。建立3 段脈沖的包絡表并對各段參數分別設置，給定段的周期增量按下式計算。
給定段的周期增量=(Tec-Tic)/Q;
式中 Tec為該段結束周期時間；Tic為該段初始周期時間； Q為該段的脈沖數量

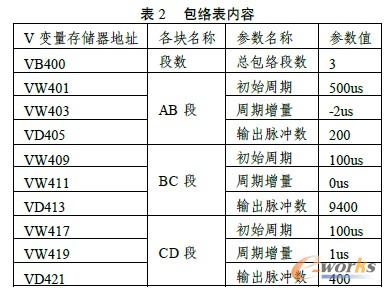

包絡表結構如表2所示。將包絡表的起始變量V存儲器地址裝入SMW168中。高速輸出完成時，調用中斷子程序，點亮信號燈(本例中使用Q0.2端子)。

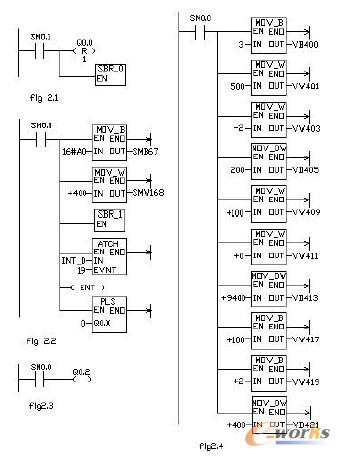

本系統主程序，初始化子程序，包絡表子程序和中斷子程序如圖2所示。
圖2 數控定位系統梯形圖
5 結語
本論文詳細分析了用PLC來實現數控定位功能的方法的可行性，并且給出了應用實例。對于二維定位系統可采用Q0.0 和Q0.1 同時輸出高速脈沖，使兩軸聯動達到定位目的，同時使用JUMP 指令來實現不同的定位方式。
